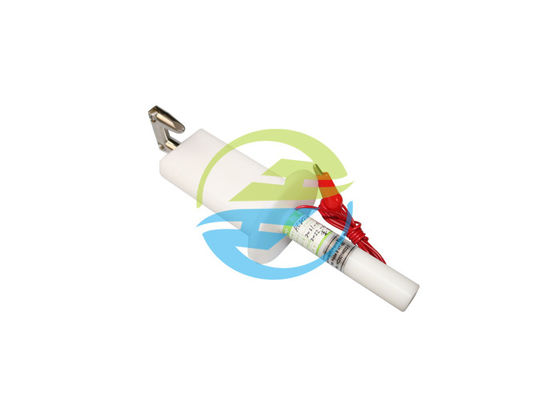

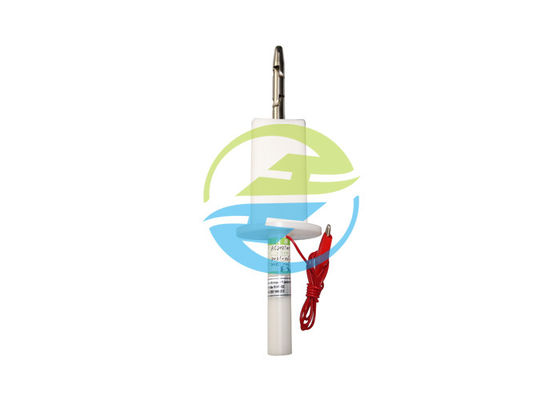

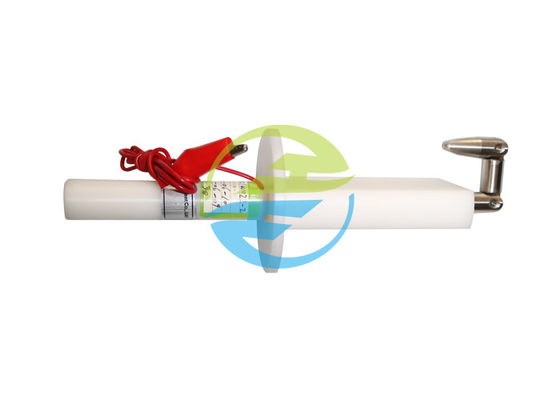

UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm

UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm

  • UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm
  • UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm
  • UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm
UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration certificate(cost additional)
หมายเลขรุ่น: HT-I02
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiatable
รายละเอียดการบรรจุ: กล่องอลูมิเนียม
เวลาการส่งมอบ: 3 วัน
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 30 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
สี: ขาว วัสดุ: พลาสติก + สแตนเลส
การประกัน: 1 ปี ใบสมัคร: เครื่องทดสอบความปลอดภัยอิเล็กทรอนิกส์
OEM: ใช่ มาตรฐาน: IEC61032,IEC60335,UL1278
เส้นผ่าศูนย์กลางแผ่นกั้น: 75mm ความยาวนิ้ว: 80mm
แสงสูง:

รูปที่ 8.4 Articulate Test Probe

,

UL1278 Articulate Test Probe

,

12mm Articulate Test Probe

UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts



ข้อมูลผลิตภัณฑ์:ชิ้นส่วนไฟฟ้าของเครื่องทำความร้อนต้องติดตั้งหรือปิดไว้เพื่อให้มีการป้องกันการสัมผัสโดยไม่ได้ตั้งใจกับชิ้นส่วนที่มีไฟฟ้าไม่มีฉนวน

8.4 เพื่อลดโอกาสในการสัมผัสโดยไม่ได้ตั้งใจซึ่งอาจเกี่ยวข้องกับความเสี่ยงที่จะเกิดไฟฟ้าช็อตจากส่วนที่มีไฟฟ้าไม่หุ้มฉนวนหรือลวดเคลือบฟิล์ม การเปิดในกล่องหุ้มต้องเป็นไปตาม (a) หรือ (b)
ก) สำหรับช่องเปิดที่มีขนาดเล็กกว่า 1 นิ้ว (25.4 มม.) ชิ้นส่วนหรือลวดดังกล่าวจะต้องไม่ถูกสัมผัสโดยโพรบที่แสดงในรูปที่ 8.3
ข) สำหรับช่องเปิดที่มีขนาดเล็กน้อยตั้งแต่ 1 นิ้วขึ้นไป ชิ้นส่วนหรือลวดนั้นต้องเว้นระยะห่างจากช่องเปิดตามที่ระบุไว้ในตารางที่ 8.1

ข้อยกเว้น: โครงสร้างภายในของมอเตอร์ไม่จำเป็นต้องเป็นไปตามข้อกำหนดเหล่านี้ หากเป็นไปตามข้อกำหนดใน 8.5

ในส่วนที่เกี่ยวกับชิ้นส่วนหรือลวดตามที่กล่าวไว้ข้างต้น ในกล่องหุ้มรวมของมอเตอร์ดังที่กล่าวไว้ในข้อยกเว้นข้างต้น:

ในมอเตอร์ที่เข้าถึงได้โดยตรง โพรบไม่สามารถสัมผัสส่วนที่มีไฟฟ้าที่ไม่มีฉนวนซึ่งแสดงไว้ในรูปที่ 8.4

รูปที่ 8.4 โพรบจะใช้กับความลึกใดๆ ที่ช่องเปิดจะอนุญาตและต้องหมุนหรือทำมุมก่อน ระหว่าง และหลังสอดผ่านช่องเปิดไปยังตำแหน่งใดๆ ที่จำเป็นในการตรวจสอบเปลือกหุ้มโพรบที่แสดงไว้ในรูปที่ 8.4 จะถูกนำไปใช้ในโครงแบบใดๆ ที่เป็นไปได้และหากจำเป็น การกำหนดค่าจะต้องเปลี่ยนหลังจากใส่ผ่านช่องเปิด



มาตรฐาน: IEC 61032 รูปที่ 2, IEC60950 รูปที่ 2A, IEC60884, IEC60335, UL507 และ UL1278 รูปที่ 8.4

แอปพลิเคชัน: หัววัดนี้มีวัตถุประสงค์เพื่อตรวจสอบการป้องกันขั้นพื้นฐานต่อการเข้าถึงชิ้นส่วนที่เป็นอันตรายนอกจากนี้ยังใช้เพื่อตรวจสอบการป้องกันการเข้าถึงด้วยนิ้ว

ตัวอย่างทดสอบ: ชิ้นส่วนที่มีชีวิตหรือชิ้นส่วนกลไกที่เข้าถึงได้ง่าย

ลักษณะเฉพาะ: หัววัดนิ้วทดสอบนี้ประกอบด้วย dito นิ้ว ฐาน และด้ามจับหุ้มฉนวน ซึ่งจำลองลักษณะของมือมนุษย์มีข้อต่อที่ขยับได้ 2 ข้อ ซึ่งสามารถโค้งงอได้ 90°ปรับแต่งได้: สามารถใช้สำหรับการทดสอบป้องกันไฟฟ้าช็อตเมื่อติดตั้งปลั๊กกล้วยแบบเสียบได้และขั้วต่อแอมฟีนอลที่ปลายด้ามจับ หรือใช้สำหรับการทดสอบการป้องกันตู้เมื่อเปิดรูเกลียวของ M6 ที่ปลายด้าม (เชื่อมต่อกับตัวดึง) และดันไดนาโมมิเตอร์)



พารามิเตอร์(มม.):

แบบอย่าง HT-I02
ชื่อ นิ้วทดสอบมาตรฐาน
ร่วม 1 30±0.2
ข้อต่อ2 60±0.2
ความยาวนิ้ว 80±0.2
ปลายนิ้วทำให้ยุ่งเหยิง 180±0.2
ทรงกระบอก R2±0.05
ทรงกลม R4±0.05
ปลายนิ้วตัดมุมเอียง 37°
ปลายนิ้วเรียว 14°
เส้นผ่านศูนย์กลางนิ้วทดสอบ Ф12
เส้นผ่านศูนย์กลางมาตรา AA Ф50
ความกว้างมาตรา AA 20±0.2
เส้นผ่านศูนย์กลางของแผ่นกั้น Ф75±0.2
ความหนาของแผ่นกั้น 5±0.5
บังคับ ----
มาตรฐานประยุกต์ IEC61032-1




UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm 0

UL1278 รูปภาพ 8.4 Articulate Probe Test Probe B - ตรวจสอบการช่วยสำหรับการเข้าถึงของ Live Parts - Ф12mm 1
