โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live

โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live

  • โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live
  • โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live
  • โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live
โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration Certificate (cost additional)
หมายเลขรุ่น: HT-U03
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiatable
รายละเอียดการบรรจุ: กล่องอลูมิเนียม
เวลาการส่งมอบ: 3 วัน
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 100 SET ต่อเดือน
ติดต่อ
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์: หัววัดสำหรับลวดเคลือบฟิล์ม การประกัน: 1 ปี
มาตรฐาน: UL398, UL507, UL1278 และอื่น ๆ ตัวอย่างทดสอบ: หม้อแปลงและตัวเหนี่ยวนำ
404 Not Found: ด้ามไนล่อน + หัววัด วัสดุ: เหล็กกล้าไร้สนิม
ความยาว: 101.6 มม เส้นผ่าศูนย์กลาง: 19.1 มม
แสงสูง:

UL 1278 โพรบทดสอบนิ้ว

,

โพรบทดสอบลวดเคลือบฟิล์ม

,

โพรบทดสอบนิ้วความยาว 101.6 มม

UL1278 UL507 Probe สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบความสามารถในการเข้าถึงของ Live Parts​





คำอธิบายใน UL1278 ข้อ 8.1~8.5:

8 การเข้าถึงของ Live Parts

8.1 ชิ้นส่วนไฟฟ้าของเครื่องทำความร้อนต้องติดตั้งหรือปิดไว้เพื่อให้มีการป้องกันการสัมผัสโดยไม่ได้ตั้งใจกับชิ้นส่วนที่มีไฟฟ้าซึ่งไม่มีฉนวนหุ้ม ยกเว้นข้อกำหนดนี้ใช้ไม่ได้กับองค์ประกอบลวดเปิดที่เรืองแสงและมองเห็นได้ชัดเจน และจุดต่อที่อยู่ติดกับส่วนประกอบทันทีดู 3.1, 8.2, 32.7 และ 32.1 4. ฝาครอบแปรงมอเตอร์หุ้มฉนวนไม่ต้องการเปลือกหุ้มเพิ่มเติม

8.2 ข้อกำหนดใน 8.1 ใช้ไม่ได้กับปลอกขององค์ประกอบที่หุ้มด้วยโลหะที่แยกได้ในตัวทำความร้อนที่มีข้อกำหนดสำหรับการต่อสายดินของเปลือกหุ้ม แม้ว่าปลอกดังกล่าวจะถือเป็นส่วนที่มีไฟฟ้าเปลือยเมื่อมีการวัดระยะห่าง

8.3 ในการพิจารณาว่าช่องเปิดในเปลือกหุ้มนั้นยอมรับได้หรือไม่ ให้พิจารณาถึง:

ก) ความใกล้เคียงของส่วนที่มีไฟฟ้าไม่หุ้มฉนวน (ตามที่กำหนดโดยการใช้ 8.1 , 8.2, 8.4, 8.5 และ 8.1 5 และ

ข) ความเป็นไปได้ของการปล่อยฉนวนเผาไหม้ โลหะหลอมเหลว และวัสดุที่คล้ายกันผ่านทางช่องเปิด (ตามที่กำหนดโดยใช้ข้อ 7.3 – 7.6)ทดสอบนิ้ว Probe

8.4 เพื่อลดโอกาสในการสัมผัสโดยไม่ได้ตั้งใจซึ่งอาจเกี่ยวข้องกับความเสี่ยงที่จะเกิดไฟฟ้าช็อตจากส่วนที่มีไฟฟ้าไม่หุ้มฉนวนหรือลวดเคลือบฟิล์ม การเปิดในกล่องหุ้มต้องเป็นไปตาม (a) หรือ (b)

ก) สำหรับช่องเปิดที่มีขนาดเล็กกว่า (ดู 8.8) น้อยกว่า 1 นิ้ว (25.4 มม.) ชิ้นส่วนหรือลวดดังกล่าวจะต้องไม่ถูกสัมผัสโดยโพรบที่แสดงในรูปที่ 8.3

ข) สำหรับช่องเปิดที่มีขนาดเล็กตั้งแต่ 1 นิ้วขึ้นไป ชิ้นส่วนหรือลวดดังกล่าวต้องเว้นระยะห่างจากช่องเปิดตามที่ระบุไว้ในตารางที่ 8.1ทดสอบนิ้ว Probe

ข้อยกเว้น: โครงสร้างภายในของมอเตอร์ไม่จำเป็นต้องเป็นไปตามข้อกำหนดเหล่านี้ หากเป็นไปตามข้อกำหนดใน 8.5

8.5 ในส่วนที่เกี่ยวกับชิ้นส่วนหรือลวดตามที่กล่าวไว้ใน 8.4 ในกล่องหุ้มรวมของมอเตอร์ดังที่กล่าวไว้ในข้อยกเว้น 8.4:

ก) ช่องเปิดที่มีขนาดเล็กกว่า (ดู 8.8) น้อยกว่า 3/4 นิ้ว (1 9.1 มม.) เป็นที่ยอมรับได้หาก:

1) โพรบไม่สามารถสัมผัสลวดเคลือบฟิล์มได้ตามรูปที่ 8.2

2) ในมอเตอร์ที่เข้าถึงได้โดยตรง (ดู 8.9) ส่วนที่มีไฟฟ้าไม่มีฉนวนไม่สามารถสัมผัสได้โดยโพรบที่แสดงไว้ในรูปที่ 8.4หรือ

3) ในมอเตอร์ที่เข้าถึงได้ทางอ้อม (ดู 8.9) โพรบไม่สามารถสัมผัสส่วนที่มีไฟฟ้าที่ไม่มีฉนวนซึ่งแสดงไว้ในรูปที่ 8.1

ข) ช่องเปิดที่มีขนาดเล็กกว่า 3/4 นิ้ว (1 5.1 มม.) ขึ้นไปเป็นที่ยอมรับได้ ถ้าชิ้นส่วนหรือลวดมีระยะห่างจากช่องเปิดตามที่ระบุไว้ในตารางที่ 8.1ทดสอบนิ้ว Probe

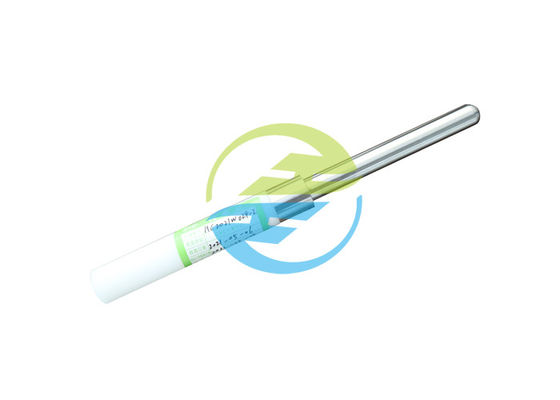

โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live 0



มาตรฐาน:UL398 รูปที่ 8.2 (PA170B), UL507 (PA170D), UL749 รูปที่ 2, UL982 รูปที่ 58.6 และ UL1278 รูปที่ 8.2 (PA140A)

ใบสมัคร:ใช้สำหรับทดสอบเส้นเคลือบของสารเคลือบ (เช่น หม้อแปลงไฟฟ้าและตัวเหนี่ยวนำ)

ตัวอย่างทดสอบ:หม้อแปลงไฟฟ้าและตัวเหนี่ยวนำ

ลักษณะเฉพาะ:ด้ามไนล่อน+โพรบ ผลิตตามมาตราฐานทดสอบนิ้ว Probe

พารามิเตอร์:



ความยาว 4'' (101.6 มม.)
รพ. 1/4 '' (6.4 มม.)
DIA.1 1/2 '' (12.7 มม.)
DIA.2 3/4 '' (19.1 มม.)

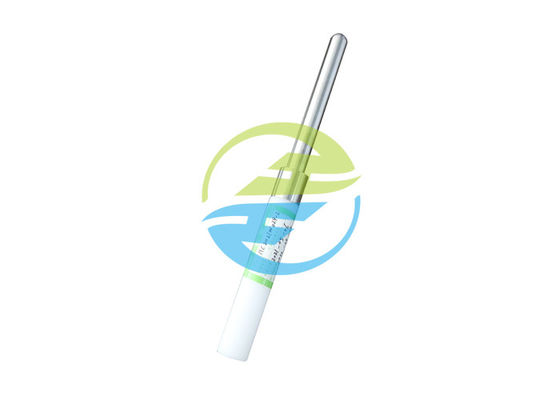

โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live 1

รูปภาพสำหรับอ้างอิง:

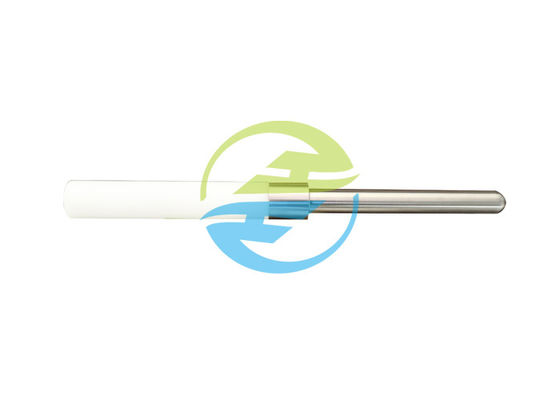

โพรบ UL1278 UL507 สำหรับลวดเคลือบฟิล์ม 19.1 มม. เพื่อตรวจสอบการเข้าถึงชิ้นส่วนที่มีชีวิต Live 2
