สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | calibration certificate(cost additional) |
หมายเลขรุ่น: | HT-U01 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | กล่องอลูมิเนียม |
เวลาการส่งมอบ: | 7 วัน |
เงื่อนไขการชำระเงิน: | T / T |
สามารถในการผลิต: | 100 ชุด / เดือน |
มาตรฐาน: | UL474 รูปที่ 5.1, UL507 รูปที่ 9.2 (PA100A), IEC62368 รูปที่ V1 และอื่น ๆ | 404 Not Found: | ด้ามไนล่อน + หัววัด |
---|---|---|---|
วัสดุ: | เหล็กกล้าไร้สนิม | ชื่อผลิตภัณฑ์: | โพรบการช่วยการเข้าถึงของ UL |
การประกัน: | 1 ปี | ใบสมัคร: | การเข้าถึงชิ้นส่วนสด |
แสงสูง: | โพรบทดสอบลายนิ้วมือหยุดเว็บ,รูปที่ 9.2 โพรบทดสอบลายนิ้วมือ,โพรบทดสอบลายนิ้วมือ UL507 |
UL507 รูปที่ 9.2 Articulate Probe พร้อม Web Stop Test Finger Probe สำหรับการเข้าถึงของ Live Parts
คำอธิบายใน UL507 ข้อ 9.1~9.3:
9 การเข้าถึงของ Live Parts
9.1 ทั่วไป
9.1.1 เพื่อลดความเสี่ยงจากการสัมผัสโดยไม่ได้ตั้งใจซึ่งเกี่ยวข้องกับความเสี่ยงที่จะเกิดไฟฟ้าช็อตจากชิ้นส่วนที่มีไฟฟ้าไม่หุ้มฉนวนและลวดเคลือบฟิล์ม การเปิดในกล่องปิดของอุปกรณ์หรือในมอเตอร์ต้องเป็นไปตามข้อ 9.3.1 – 9.4.1 และ ตารางที่ 9.1.
9.2 มอเตอร์ที่เข้าถึงได้โดยตรงและโดยอ้อม
9.2.1 มอเตอร์ที่เข้าถึงได้โดยตรงคือมอเตอร์:
ก) ที่สามารถติดต่อได้โดยไม่ต้องถอดชิ้นส่วนใด ๆหรือ
ข) ที่ตั้งอยู่เพื่อให้สามารถติดต่อได้
9.3 การใช้โพรบ
9.3.1 โพรบที่อ้างถึงในตารางที่ 9.1 และแสดงไว้ในรูปที่ 9.2 จะต้องนำไปใช้กับความลึกใดๆ ที่ช่องเปิดอนุญาตและจะต้องหมุนหรือทำมุมก่อน ระหว่าง และหลังการสอดผ่านช่องเปิดไปยังตำแหน่งใดๆ ที่จำเป็นต้องพยายามสัมผัส ส่วนที่มีไฟฟ้าไม่หุ้มฉนวนหรือลวดเคลือบฟิล์มหากจำเป็น การกำหนดค่าจะต้องเปลี่ยนหลังจากเสียบผ่านช่องเปิดการกำหนดค่าหมายถึงการวางตำแหน่งของส่วนต่อของโพรบ
มาตรฐาน:IEC62368 รูปที่ V1, UL474 รูปที่ 5.1, UL507 รูปที่ 9.2 (PA100A), UL982 รูปที่ 7.1, UL1017 รูปที่ 2, UL1062 รูปที่ 1.2, UL1278Fig 8.3, UL1310 รูปที่ 16.2, UL6500 รูปที่ 14, UL60065 Fig14 และ UL60950 รูปที่ NAF.1
ใบสมัคร:มีการใช้กันอย่างแพร่หลายในการทดสอบการป้องกันตัวเครื่องของอุปกรณ์ไฟฟ้า
ตัวอย่างทดสอบ:ชิ้นส่วนที่มีชีวิตหรือชิ้นส่วนกลไกที่เข้าถึงได้ง่าย
ลักษณะเฉพาะ:ด้ามไนล่อน+โพรบ ผลิตตามมาตราฐาน
พารามิเตอร์:
ชื่อ | พารามิเตอร์ |
1 | R3.5 |
2 | 0.05 |
3 | 0.05 |
4 | 0.05 |
5 | 0.05 |
6 | 16 |
7 | 25.4 |
8 | 0.05 |
9 | 50 |
10 | 78 |
11 | R25 |
12 | 78 |
13 | 97 |
14 | ประมาณ30° |
15 | 5.8 |
16 | 15 |
17 | 19 |
18 | 21.5 |
19 | 25.4 |
20 | 5 |
21 | 30 |
22 | 60 |
23 | 90 |
24 | 96 |
25 | 100 |
26 | 136 |
27 | 154 |
28 | 234 |

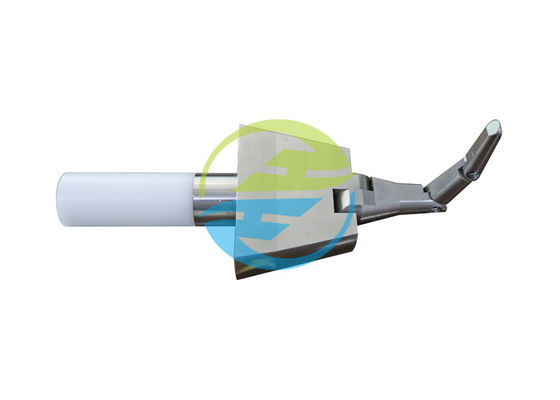

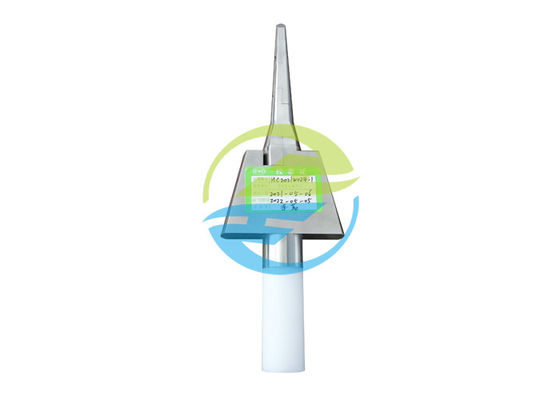

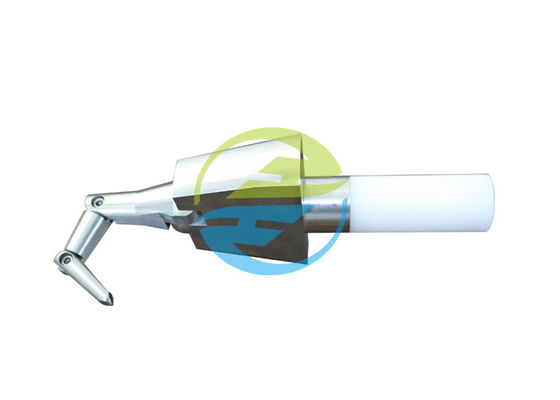

รูปภาพสำหรับอ้างอิง:
