IEC60529 IPX5 IPX6 อุปกรณ์ทดสอบการป้องกันทางเข้าห้องทดสอบทรายและฝุ่น

IEC60529 IPX5 IPX6 อุปกรณ์ทดสอบการป้องกันทางเข้าห้องทดสอบทรายและฝุ่น

ห้องทดสอบทรายและฝุ่นได้รับการออกแบบและผลิตตามมาตรฐาน IEC60529-2001 <ระดับการป้องกันที่มาจากกล่องหุ้ม (รหัส IP)> รูปที่ 2, IEC60598-1-2008 และอื่น ๆ โดยจำลองสภาพแวดล้อมฝุ่นเพื่อทดสอบการป้องกันฝุ่น ความสามารถของตัวอย่างทดสอบ

อุปกรณ์ทดสอบนี้เหมาะสำหรับการทดสอบทรายและฝุ่นของผลิตภัณฑ์ไฟฟ้าที่มีตัวเลข 5 และ 6 (IPX5 และ IPX6) ของผลิตภัณฑ์ไฟฟ้า

ห้องนี้สามารถให้การไหลเวียนของอากาศหมุนเวียนในแนวตั้งที่ไม่มีฝุ่นซึ่งสามารถควบคุมเวลาได้นอกจากนี้ยังมีปั๊มสุญญากาศซึ่งสามารถดูดตัวอย่างทดสอบได้สามารถปรับปริมาตรไอเสียและความดันได้นอกจากนี้ห้องภายในได้รับการกำหนดค่าด้วยอุปกรณ์ควบคุมอุณหภูมิการไหลของอากาศเพื่อให้แน่ใจว่าการทดสอบอยู่ภายใต้สภาวะแวดล้อมมาตรฐาน

ตามข้อกำหนดมาตรฐานห้องทดสอบนี้ใช้สภาพแวดล้อมฝุ่นจำลองเทียมเพื่อทดสอบความสามารถในการป้องกันฝุ่นของตัวอย่างข้อกำหนดโดยละเอียดและเกณฑ์คุณสมบัติควรเป็นไปตามมาตรฐาน IEC60598-1-2008, IEC60529-2001 หรือผลิตภัณฑ์

พารามิเตอร์ฟังก์ชัน:

1. วัสดุภายใน: แผ่นสแตนเลส SUS304
2. หน้าต่างสังเกตการณ์ขนาดใหญ่ตรงกลางประตู
3. การออกแบบท่ออากาศที่เป็นเอกลักษณ์ช่วยให้มั่นใจได้ถึงการไหลเวียนของอากาศในแนวตั้งแบบไม่เรียงชั้นในกล่อง
4. ตะแกรงสี่เหลี่ยมจัตุรัส: เส้นผ่านศูนย์กลางของเส้นลวดเล็กน้อยคือ50μmความกว้างเล็กน้อยของช่องว่างระหว่างสายไฟคือ75μm
5. ความเข้มข้นของทรายและฝุ่นในห้องและท่อคือ 2kg ~ 4kg / m³
6. ความเร็วในการไหลของอากาศ: ≤2m / s
7. ทรายทดสอบ (หรือแป้งโรยตัว) ปริมาณ: 2 กก. ~ 4 กก. / ม
8. PLC และระบบควบคุมอัจฉริยะหน้าจอสัมผัส
9. เซ็นเซอร์ทดสอบ PT100
10. อุปกรณ์ป้องกันความปลอดภัย
11. เครื่องมือผ่านฟังก์ชั่นป้องกันอุณหภูมิ
12. การป้องกันการสูญเสียเฟสของแหล่งจ่ายไฟ
13. เบรกเกอร์รั่ว
14. แหล่งจ่ายไฟ: AC380 V, 50 Hz
15. ประตู: ประตูกระจกนิรภัย
16. ปั๊มสุญญากาศ 60 ~ 600L / H
17. วาล์วควบคุมแรงดันหัวดูดและชุดควบคุมแรงดันสามชิ้น
18. คอนโทรลเลอร์: คอนโทรลเลอร์ที่ตั้งโปรแกรมได้ (คอนโทรลเลอร์นี้มีฟังก์ชั่นการตั้งค่าตามอำเภอใจดังต่อไปนี้)

1. สามารถปรับเวลาเป่าฝุ่น (หยุดเป่า) ได้
2. รอบระยะเวลา: ปรับได้โดยพลการ
3. เวลาทดสอบที่ตั้งไว้ล่วงหน้า: 0s ~ 999h99m99s ปรับได้
4. เปิดเครื่อง: ปิด - เปิด - ปิด

19. โบลเวอร์: พัดลมหอยโข่งพลาสติกทั้งหมด
20. ข้อสังเกต: อุปกรณ์นี้ไม่สามารถผ่านการทดสอบทรายและฝุ่นด้วยแหล่งกำเนิดลม
21. สภาพแวดล้อมในการทำงาน: อุณหภูมิ 15 ~ 35 ℃ความชื้น 25 ~ 75% HR

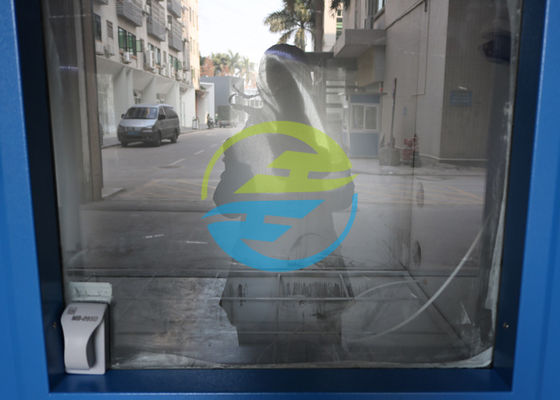

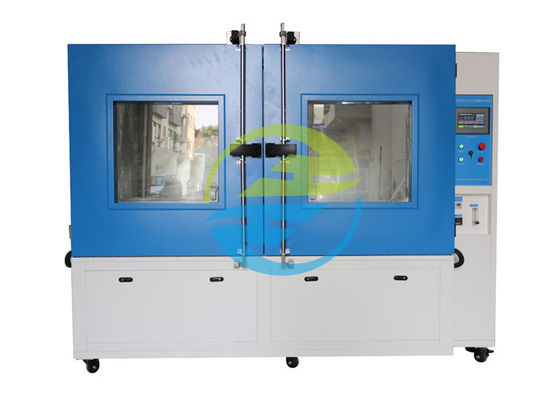

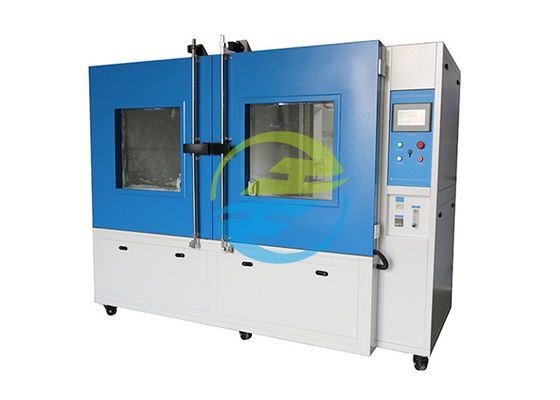

รูปภาพสำหรับอ้างอิง:
