ชื่อผลิตภัณฑ์: | เครื่องทดสอบความทนทานของประตูตู้เย็น | แหล่งจ่ายไฟ: | 220V 50Hz |
---|---|---|---|
มาตรฐาน: | IEC 60335-2-24, IEC 62552 | ใบสมัคร: | การทดสอบประตูตู้เย็น |
โหมดขับเคลื่อน: | เซอร์โวมอเตอร์ขับเคลื่อน | หมุนเปิดปิดประตูมุม: | สามารถตั้งค่าล่วงหน้าได้ 0-90 °, |
ระยะการเปิดประตูลิ้นชัก: | 0-100mm 0 สามารถตั้งล่วงหน้าได้ | การประกัน: | 1 ปี |
แสงสูง: | เครื่องทดสอบความทนทานของประตูตู้เย็น PLC,เครื่องทดสอบความทนทานของประตูตู้เย็น 360 ° / S |
0-360 ° / s PLC อัจฉริยะควบคุมรวมตู้เย็นประตูทดสอบความทนทาน
โครงการทดสอบ:
IEC 60335-2-24 ข้อ 22.112
ประตูและฝาช่องในอุปกรณ์ทดสอบเครื่องใช้ไฟฟ้า
22.11 2 ประตูและฝาของช่องในเครื่องใช้ที่มีช่องว่างต้องเปิดได้จากด้านใน
การทดสอบจะถูกตรวจสอบโดยการทดสอบต่อไปนี้
เครื่องเปล่าถูกตัดการเชื่อมต่อจากแหล่งจ่ายโดยวางไว้บนตัวรองรับแนวนอนและปรับระดับตามคำแนะนำในการติดตั้งโดยมีลูกล้อและลูกกลิ้ง (ถ้ามี) ปรับทิศทางปรับหรือปิดกั้นเพื่อป้องกันไม่ให้เครื่องเคลื่อนย้ายถ้ามีล็อกที่ประตูหรือฝาจะปลดล็อกทิ้งไว้
ประตูและฝาปิดเป็นเวลา 15 นาที
จากนั้นแรงจะถูกนำไปใช้กับจุดซึ่งเทียบเท่ากับจุดภายในที่สามารถเข้าถึงได้ของประตูหรือฝาปิดที่เหมาะสมแต่ละอันที่จุดกึ่งกลางของขอบที่ไกลที่สุดจากแกนบานพับในทิศทางที่ตั้งฉากกับระนาบของฝาหรือประตู
จะต้องใช้แรงในอัตราไม่เกิน 15 N / s และฝาหรือประตูจะเปิดก่อนแรงเกิน 70 N
IEC 62552 ข้อ 11.2 ข้อ 11.3
การทดสอบความทนทานสำหรับประตูฝาปิดและลิ้นชัก
11.2 ประตูและฝาภายนอก
11.2.1 เงื่อนไขการทดสอบ / การเตรียมการ
อุณหภูมิโดยรอบจะต้องอยู่ระหว่าง +16 ° C ถึง +32 ° C
จะต้องปิดเครื่องทำความเย็น
ชั้นวางของประตูต้องใส่ตามข้อ 13.3.2.8 หรือข้อ 12 ตามความเหมาะสม
11.2.2 ลำดับการเปิด (ดูรูปที่ 4)
การเคลื่อนที่ของประตูจะต้องควบคุมจากมุม 0 °ถึงมุมเปิดระหว่าง 5 °ถึง 15 °ตามด้วยการเคลื่อนที่อย่างอิสระของประตูการเคลื่อนไหวที่ควบคุมจะอยู่ที่ประมาณรูปไซน์การเปิดประตูจะเกิดขึ้นในไตรมาสแรกของรอบ
11.2.3 ลำดับการปิด (ดูรูปที่ 4)
การเคลื่อนที่ของประตูจะต้องควบคุมจากมุมเปิด 45 °ถึงมุมระหว่าง 40 °ถึง 35 °ตามด้วยการเคลื่อนที่อย่างอิสระของประตูและการปิดตามการใช้งานปกติ
จำนวนรอบต่อนาทีต้องเป็น 10 ถึง 25
- สำหรับช่องที่มีอุณหภูมิภายใน TW - 6 ° C ประตูและฝาภายนอกจะทนต่อการเปิดและปิดได้ 100,000 ครั้งโดยไม่มีการเสื่อมสภาพซึ่งอาจส่งผลเสียต่อความแน่นของอากาศของประตูหรือฝาปิด
- สำหรับช่องที่มีอุณหภูมิภายใน T u - 6 ° C ประตูภายนอกและฝาปิดจะทนต่อการเปิดและปิดได้ 30,000 ครั้งโดยไม่เสื่อมสภาพซึ่งอาจส่งผลเสียต่อความแน่นของอากาศของประตูหรือฝาปิด
ต้องตรวจสอบการปฏิบัติตามหลังจากขั้นตอนโดยใช้การทดสอบตามข้อ 9
11.3 ลิ้นชักภายนอก
11.3.1 เงื่อนไขการทดสอบ / การเตรียมการ
อุณหภูมิโดยรอบจะต้องอยู่ระหว่าง +16 ° C ถึง +32 ° C
จะต้องปิดเครื่องทำความเย็น
ตะกร้าชั้นวางและภาชนะทั้งหมดต้องบรรจุตามข้อ 12
11.3.2 ลำดับการเปิด (ดูรูปที่ 5)
ต้องดึงลิ้นชักออกไปภายใน 15 มม. ถึง 20 มม. จากตำแหน่งที่เปิดจนสุด
11.3.3 ลำดับการปิด (ดูรูปที่ 5)
ต้องปิดลิ้นชักตามการใช้งานปกติตั้งแต่ภายใน 15 มม. ถึง 20 มม. ของตำแหน่งที่เปิดจนสุด
จำนวนรอบต่อนาทีต้องอยู่ระหว่าง 5 ถึง 10
- สำหรับช่องที่มีอุณหภูมิภายใน TW - 6 ° C,
1) ลิ้นชักเดี่ยวจะทนต่อ 100,000 และ
2) ลิ้นชักหลาย ๆ อันจะทนต่อ 50,000
การเปิดและปิดโดยไม่มีการเสื่อมสภาพซึ่งอาจส่งผลเสียต่อความรัดกุมของซีลลิ้นชัก
- สำหรับช่องที่มีอุณหภูมิภายใน T u - 6 ° C แต่ละลิ้นชักจะต้องทนต่อการเปิดและปิด 30,000 ครั้งโดยไม่มีการเสื่อมสภาพซึ่งอาจส่งผลเสียต่อความรัดกุมของการปิดผนึกลิ้นชัก
ต้องตรวจสอบการปฏิบัติตามหลังจากขั้นตอนโดยใช้การทดสอบตามข้อ 9
พารามิเตอร์ทางเทคนิค:
ช่วงตัวอย่างการใช้หลักการโครงสร้างและสภาพแวดล้อมการใช้งาน | |
ตัวอย่างและข้อ จำกัด | เครื่องทำความเย็น (ตู้เย็น) |
วัตถุประสงค์ในการทดสอบ | ใช้สำหรับการทดสอบอายุการใช้งานของลูกโซ่หรือคำแนะนำสำหรับประตูตู้เย็นหรือลิ้นชักเพื่อตรวจสอบความน่าเชื่อถือของลูกโซ่ยังใช้เพื่อช่วยการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูซ้ำ ๆ เช่นการทดสอบการละลายน้ำแข็งและการทดสอบการรั่วไหลของสารทำความเย็น |
หลักการทดสอบ | มอเตอร์ขับเคลื่อนหุ่นยนต์ขับประตูหรือฝาปิดที่ดูดโดยเครื่องดูดสูญญากาศเพื่อตอบสนองด้วยความเร็วที่กำหนดเพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์เชื่อมต่อ |
โครงสร้าง |
อุปกรณ์แบ่งออกเป็นตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้า) โครงและแขนหุ่นยนต์ |
สภาพแวดล้อมการทำงาน |
แหล่งจ่ายไฟ: AC220V ± 10% / 50-60Hz กำลังไฟ: 6KW |
ประสิทธิภาพ | |
สถานีทดสอบ |
ตำแหน่งการทำงานของประตูหมุน |
วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะ PLC การทำงานของอินเทอร์เฟซระบบสัมผัสมนุษย์กับเครื่องจักรขนาด 7 นิ้ว |
โหมดขับเคลื่อน | ไดรฟ์เซอร์โวมอเตอร์ |
วิธีการยึดตัวอย่าง | เครื่องดูดสูญญากาศ |
เปิด / ปิดประตูความเร็ว |
Revolving Door Action: 0-360 ° / s (1.5m / s) สามารถตั้งค่าล่วงหน้าได้ |
หมุนเปิดปิดประตูมุม | 0-90 °สามารถตั้งล่วงหน้าได้ |
ระยะการเปิดประตูลิ้นชัก | 0-100 มม. สามารถตั้งล่วงหน้าได้ |
เวลาทดสอบ | 0-999999 ครั้งสามารถตั้งล่วงหน้า |
โหลดแรงดันไฟฟ้า | 0-250V ปรับได้ |
ทดสอบไอเทมและขั้นตอนการประดิษฐ์ |
1. การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูตู้เย็น กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดประตูไปยังมุมที่ตั้งไว้ล่วงหน้าด้วยความเร็วที่ตั้งไว้ล่วงหน้า (45 °) ---- ปิดประตูด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดประตูซ้ำ ๆ จนกว่าจะถึง เวลาทดสอบ 2. การทดสอบความทนทานของประตูลิ้นชักตู้เย็น |
อุปกรณ์ป้องกันความปลอดภัย | |
อำนาจ | ป้องกันการรั่วไหลเกินและป้องกันไฟฟ้าลัดวงจร |
เครื่องยนต์ | เกินป้องกันไฟฟ้าลัดวงจร |

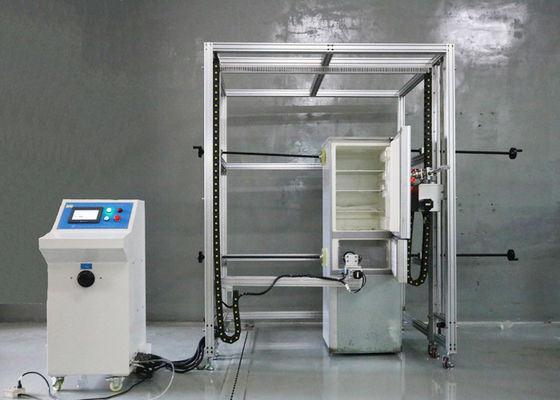

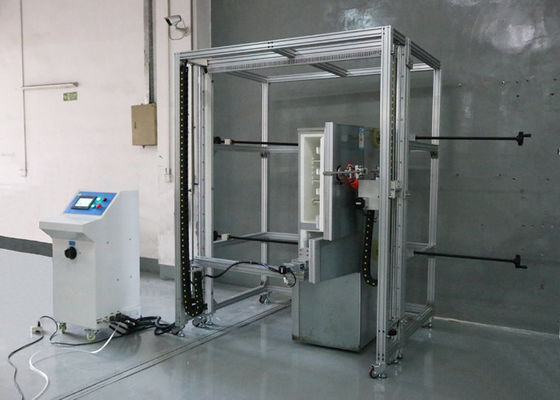

มุมมองภาพ:
