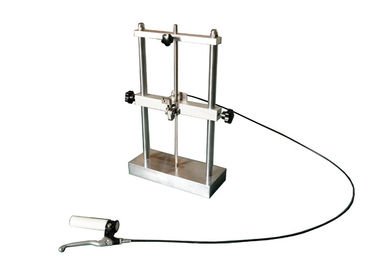

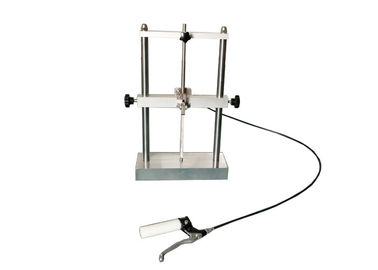

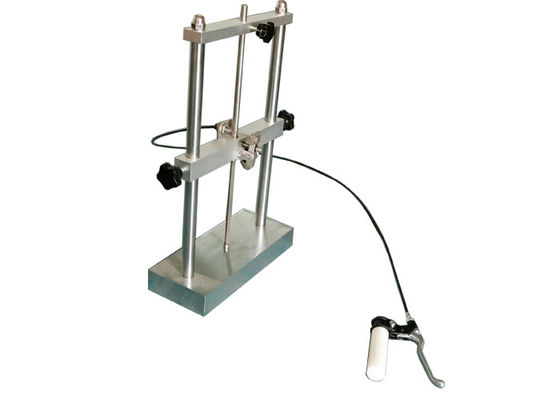

Single Station รูปที่ 27 IEC 60884-1 เครื่องทดสอบแรงกระแทก

IEC60884-1 รูปที่ 27 อุปกรณ์สถานีเดี่ยวสำหรับการทดสอบแรงกระแทก ณ จุดปล่อยกลอุณหภูมิต่ำ

มาตรฐาน:

IEC 60884-1 'ปลั๊กและเต้ารับสำหรับบ้านและจุดประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 24.4 ข้อ 30.4 ข้อ 27.4 รูปที่ 27 และรูปที่ 42

คำอธิบายมาตรฐาน:

ข้อ 24.4:

ชิ้นงานทดสอบจะถูกทดสอบการกระแทกด้วยเครื่องมือดังแสดงในรูปที่ 27

อุปกรณ์นี้วางอยู่บนแผ่นยางฟองน้ำหนา 40 มม. วางไว้กับชิ้นงานในช่องแช่แข็งที่อุณหภูมิ (–15 ± 2) ° C เป็นเวลาอย่างน้อย 16 ชั่วโมง

At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. เมื่อสิ้นสุดระยะเวลานี้ชิ้นงานแต่ละชิ้นจะถูกวางในตำแหน่งการใช้งานตามปกติตามที่แสดงในรูปที่ 27 และอนุญาตให้น้ำหนักตกจากความสูง 100 มม. The mass of the falling weight is (1 000 ± 2) g. มวลของน้ำหนักที่ตกลงมาคือ (1 000 ± 2) g

หลังการทดสอบชิ้นงานจะไม่แสดงความเสียหายภายในความหมายของมาตรฐานนี้

ข้อ 30.4 การทดสอบแรงกระแทกที่อุณหภูมิต่ำ:

ชิ้นงานทดสอบจะต้องผ่านการทดสอบแรงกระแทกโดยอุปกรณ์ดังแสดงในรูปที่ 42 มวลของน้ำหนักที่ตกลงมาคือ (100 ± 1) g

วางเครื่องมือบนแผ่นยางฟองน้ำหนา 40 มม. พร้อมกับชิ้นงานทดสอบในช่องแช่แข็งที่อุณหภูมิ (-15 ± 2) ° C เป็นเวลาอย่างน้อย 24 ชั่วโมง

At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. เมื่อสิ้นสุดระยะเวลานี้ชิ้นงานแต่ละชิ้นจะอยู่ในตำแหน่งตามที่แสดงในรูปที่ 42 และอนุญาตให้น้ำหนักตกจากความสูง 100 มม. Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. การกระแทกทั้งสี่ครั้งจะถูกนำไปใช้อย่างต่อเนื่องกับชิ้นงานเดียวกันหมุนผ่าน 90 °ระหว่างการกระแทก

หลังจากการทดสอบชิ้นงานจะได้รับอนุญาตให้มีอุณหภูมิประมาณห้องและทำการตรวจสอบ

ไม่มีรอยแตกของปลอกฉนวนที่จะมองเห็นได้ด้วยการมองเห็นปกติหรือการแก้ไขโดยไม่ต้องขยายเพิ่มเติม

การประยุกต์ใช้:

อุปกรณ์นี้ใช้สำหรับตรวจสอบความต้านทานแรงกระแทกที่อุณหภูมิต่ำของอุปกรณ์ไฟฟ้ารวมทั้งสายไฟและสายเคเบิล

ตัวอย่างทดสอบ:

อุปกรณ์ไฟฟ้ากล่องติดตั้งชนิดพื้นผิวต่อมสกรูหน้ากากสายไฟและสายเคเบิลเป็นต้น

ลักษณะเฉพาะ:

อุปกรณ์นี้ควรใช้กับห้องที่มีอุณหภูมิต่ำควรวางอุปกรณ์ไว้บนแผ่นยางฟองน้ำหนาประมาณ 40 มม. และควรใส่ในห้องที่มีอุณหภูมิต่ำก่อนและระหว่างการทดสอบ

พารามิเตอร์:

วิธีทดสอบ:

1. ก่อนการใช้งานครั้งแรกผู้ใช้ควรทำความคุ้นเคยกับมาตรฐานที่เกี่ยวข้องเพื่อให้มีประสิทธิภาพและเหมาะสมยิ่งขึ้นโดยใช้เครื่องมือทดสอบและทำการทดสอบให้เสร็จสิ้น

2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. 2. วางชิ้นงานไว้ใต้ชิ้นกลางของเหล็กน้ำหนักจะถูกตะขอโดยที่แขวนปรับตำแหน่งของตะขอเมื่อสิ้นสุดระยะเวลานี้ชิ้นงานแต่ละอันจะถูกวางไว้ในตำแหน่งปกติของการใช้งานดังแสดงในรูป 27 และอนุญาตให้น้ำหนักตกจากความสูง 100 มม. The mass of the falling weight is (1000±2) g. มวลของน้ำหนักที่ตกลงมาคือ (1,000 ± 2) g

3. อุปกรณ์ที่วางอยู่บนแผ่นยางฟองน้ำหนา 40 มม. จะถูกวางพร้อมกับชิ้นงานในตู้แช่แข็งที่อุณหภูมิ (-15 ± 2) ℃เป็นเวลาอย่างน้อย 16 ชั่วโมง

4. เมื่อถึงเวลานั้นให้กดที่จับปล่อยบนอุปกรณ์น้ำหนักจะลดลงอย่างอิสระบนชิ้นงานหลังจากการทดสอบชิ้นงานจะไม่แสดงความเสียหายภายในความหมายของมาตรฐานนี้

5. ทำความสะอาดและบำรุงรักษาอุปกรณ์หลังจากการทดสอบเสร็จสมบูรณ์
