บ้าน ผลิตภัณฑ์เสียบปลั๊กเครื่องทดสอบ

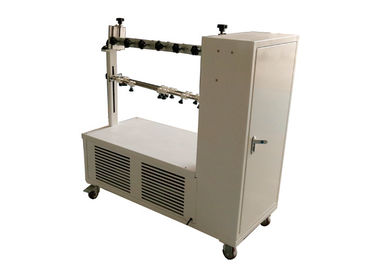

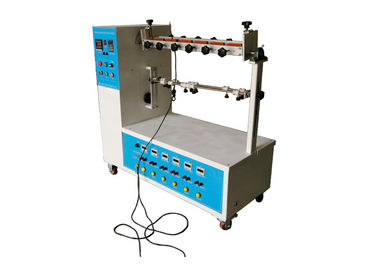

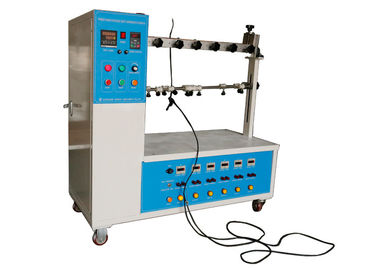

รูปที่ 21 ปลั๊กสาย 999999 เครื่องทดสอบความยืดหยุ่น

รูปที่ 21 ปลั๊กสาย 999999 เครื่องทดสอบความยืดหยุ่น

รูปที่ 21 ปลั๊กสาย 999999 เครื่องทดสอบความยืดหยุ่น
Figure 21 Plug Cord 999999 Flexibility Test Apparatus
รูปที่ 21 ปลั๊กสาย 999999 เครื่องทดสอบความยืดหยุ่น
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration certificate(cost additional)
หมายเลขรุ่น: HC9919
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiation
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: L / C, T / T
สามารถในการผลิต: 10 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
สถานีทดสอบ: 6 สถานี เกร็งครั้ง: 1-999999 (ปรับได้)
อัตราการยืดหยุ่น: 10 ~ 60 รอบต่อนาที (ปรับได้) น้ำหนัก: 10N / 20N * 6
แสงสูง:

รูปที่ 21 เครื่องมือทดสอบความยืดหยุ่น

,

เครื่องมือทดสอบความยืดหยุ่น 6 สถานี

IEC 60884-1 รูปภาพ 21 เครื่องทดสอบความยืดหยุ่นของสายไฟพร้อมปุ่มควบคุม 6 สถานี



มาตรฐาน:

IEC 60884-1 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 23.4 รูปที่ 21



คำอธิบายมาตรฐาน:

ปลั๊กแบบเปลี่ยนไม่ได้และเต้ารับแบบพกพาที่เปลี่ยนไม่ได้จะต้องได้รับการออกแบบในลักษณะที่สายเคเบิลแบบยืดหยุ่นได้รับการปกป้องจากการดัดงอมากเกินไปเมื่อเข้าไปในอุปกรณ์เสริม



ยามที่จัดเตรียมไว้เพื่อการนี้ต้องเป็นวัสดุฉนวนและต้องได้รับการแก้ไขในลักษณะที่เชื่อถือได้



การปฏิบัติตามให้ตรวจสอบโดยการตรวจพินิจและโดยการทดสอบการดัดงอโดยใช้เครื่องมือดังแสดงในรูปที่ 21



ทำการทดสอบกับตัวอย่างใหม่

ชิ้นงานทดสอบถูกจับจ้องไปที่ส่วนสั่นของอุปกรณ์เพื่อให้เมื่ออยู่ตรงกลางของการเคลื่อนที่ แกนของสายเคเบิลแบบยืดหยุ่นที่เข้าไปในชิ้นงานทดสอบจะเป็นแนวตั้งและเคลื่อนผ่านแกนของการสั่น



ตัวอย่างที่มีสายแบนถูกติดตั้งเพื่อให้แกนหลักของส่วนขนานกับแกนของการแกว่ง



อุปกรณ์เสริมจะต้องได้รับการแก้ไขในเครื่องทดสอบในลักษณะดังต่อไปนี้:

– ปลั๊ก: โดยหมุด;

– เต้ารับแบบพกพา: ที่ระยะห่าง 4 มม. ถึง 5 มม. ในทิศทางของสายเคเบิลแบบยืดหยุ่นจากหน้าสัมผัสให้เสียบปลั๊กทดสอบที่มีขนาดสูงสุดในเต้ารับแบบพกพาในระหว่างการทดสอบ



อุปกรณ์เสริมนี้จัดวางตำแหน่งให้สายเคเบิลที่ยืดหยุ่นได้เคลื่อนด้านข้างน้อยที่สุดเมื่อส่วนการตรึงของชิ้นประกอบที่สั่นและแกนของการสั่น โดยการเปลี่ยนแปลงระยะห่างระหว่างส่วนยึดของชิ้นประกอบที่สั่นไหวและเคลื่อนที่เต็มที่



สายเคเบิลแบบยืดหยุ่นถูกโหลดด้วยมวลจนแรงที่ใช้คือ

– 20 N สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดที่ระบุเกิน 0.75 mm 2 ;

– 10 N สำหรับอุปกรณ์เสริมอื่นๆ



กระแสที่เท่ากับกระแสไฟที่กำหนดของอุปกรณ์เสริมหรือกระแสต่อไปนี้ แล้วแต่จำนวนใดจะต่ำกว่า จะถูกส่งผ่านตัวนำ:

– 16 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นได้ที่มีพื้นที่หน้าตัดระบุที่ใหญ่กว่า 0.75 mm2;

– 10 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดระบุ 0.75 mm2 ;

– 2.5 A สำหรับอุปกรณ์เสริมที่มีสายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดน้อยกว่า 0.75 มม.2 .



แรงดันไฟฟ้าระหว่างตัวนำมีค่าเท่ากับแรงดันไฟฟ้าของชิ้นงานทดสอบ



ชิ้นประกอบที่แกว่งไปมาถูกเคลื่อนผ่านมุม 90° (45° ที่ด้านใดด้านหนึ่งของแนวตั้ง) จำนวนการงอคือ 10,000 และอัตราการงอ 60/นาที



ตัวอย่างที่มีสายเคเบิลแบบยืดหยุ่นของส่วนแบบวงกลมจะถูกหมุนผ่าน 90° ในชิ้นประกอบที่มีการสั่นหลังจากการดัดงอ 5,000 ครั้ง;ชิ้นงานทดสอบที่มีสายอ่อนแบบแบนจะโค้งงอในแนวตั้งฉากกับระนาบที่มีแกนของตัวนำเท่านั้น



ในระหว่างการทดสอบการดัดงอ จะต้องมี

– ไม่มีการหยุดชะงักของกระแส

- ไม่มีการลัดวงจรระหว่างตัวนำ



หลังจากการทดสอบแล้ว ยาม (ถ้ามี) ต้องไม่แยกออกจากร่างกาย และฉนวนของสายเคเบิลแบบอ่อนต้องไม่มีร่องรอยการเสียดสีหรือการสึกหรอตัวนำที่หักต้องไม่เจาะฉนวนจนเข้าถึงได้



แอปพลิเคชัน:

อุปกรณ์นี้ใช้สำหรับทดสอบคุณสมบัติการงอของปลั๊ก (ขั้วต่อ) แบบไม่ต้องเปลี่ยนสายและเต้ารับแบบพกพาที่เปลี่ยนไม่ได้ ตรวจสอบความล้าของสายไฟและแจ็คเก็ต



ตัวอย่างทดสอบ:

ปลั๊กแบบเปลี่ยนสายไม่ได้และเต้ารับแบบพกพาที่เปลี่ยนไม่ได้



ลักษณะเฉพาะ:

มอเตอร์ลดความเร็วจะควบคุมโครงสร้างบล็อกการเลื่อนของข้อเหวี่ยงเพื่อทำการเคลื่อนที่แบบลูกสูบ มุมงอซ้ายและขวาจะถูกปรับตามมาตราส่วนแบบแมนนวล และสามารถปรับแต่งรูปแบบหน้าจอสัมผัสแบบปรับมุมอัตโนมัติได้

ผู้ทดสอบจะปิดอัตโนมัติเมื่อเวลาการทดสอบที่ตั้งไว้ล่วงหน้าเสร็จสิ้น



พารามิเตอร์:

พาวเวอร์ซัพพลาย AC220V, 60Hz
จำนวนสถานีทดสอบ 6 พร้อมที่หนีบ 6 ชุด
จำนวนครั้งที่งอ 1-999999 (ปรับได้)ด้วยเคาน์เตอร์อิสระ 6 ตัวที่สอดคล้องกับแต่ละสถานี และมีเคาน์เตอร์ทั่วไป
อัตราการงอ 10 ~ 60 รอบต่อนาที (ปรับได้)
มุมงอ มุมหมุนทั้งสองด้านสำหรับ 45°, 60°, 90°
ตัวอย่างสายต่อ 6 ชิ้น
น้ำหนัก 10N/20N*6 (น้ำหนัก UL113g และ 284g)
ตัวบ่งชี้การแตกหัก ไฟแสดงสถานะ
ขนาด L*W*H=870mm *610mm* 820mm



ทฤษฎีเครื่องกล

บล็อกข้อเหวี่ยงบนกระปุกเกียร์ทดรอบขับเคลื่อนด้วยมอเตอร์ไฟฟ้าเพื่อทำหน้าที่ลูกสูบ



รูปที่ 21 ปลั๊กสาย 999999 เครื่องทดสอบความยืดหยุ่น 0
