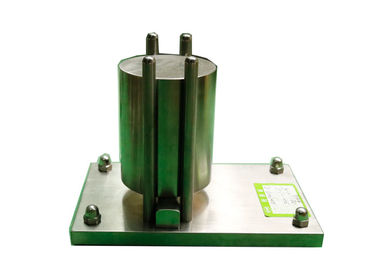

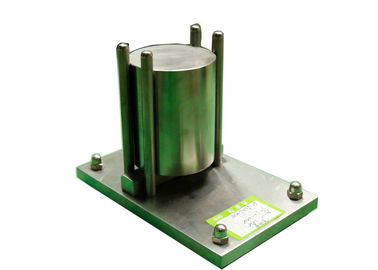

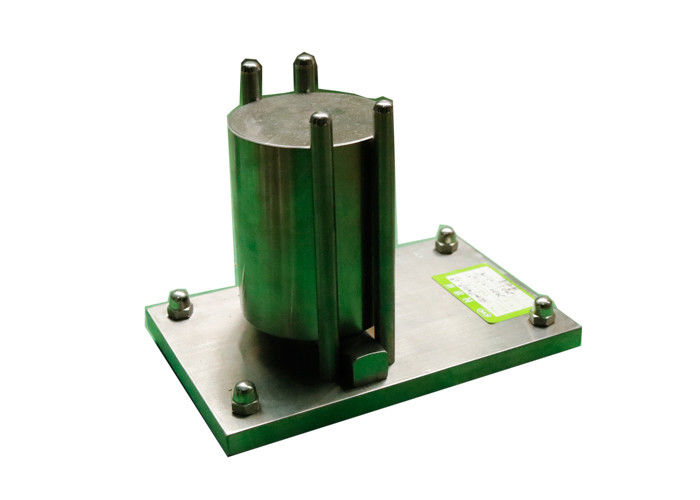

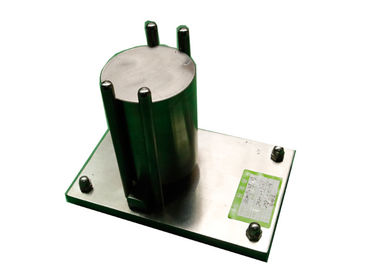

อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38

อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38

  • อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38
  • อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38
  • อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38
  • อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38
อุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration certificate(cost additional)
หมายเลขรุ่น: HC9932
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: วันที่ 20
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 30 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
น้ำหนัก: 200N ใบหน้าทรงกระบอก: รัศมี 25 มม
วัสดุ: สแตนเลส 304 มาตรฐาน:: IEC60884-1 ข้อ 24.19 รูปที่ 38
แสงสูง:

IEC 60884-1 อุปกรณ์ทดสอบในห้องปฏิบัติการ รูปที่ 38 อุปกรณ์ทดสอบในห้องปฏิบัติการ

,

Figure 38 Lab Test Equipment

อุปกรณ์ทดสอบแรงกดอัดในห้องปฏิบัติการด้วย IEC60884-1 รูปที่38





มาตรฐาน:

IEC 60884-1 'ปลั๊กและเต้ารับสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 24.19 และรูปที่ 38



คำอธิบายมาตรฐาน:

ปลอกหุ้มของเต้ารับแบบพกพาต้องผ่านการทดสอบแรงกดที่อุณหภูมิแวดล้อม (25 ± 5) °C ในอุปกรณ์ที่คล้ายกับที่แสดงในรูปที่ 38



เครื่องมือนี้ประกอบด้วยปากคีบเหล็กสองอัน มีหน้าทรงกระบอกรัศมี 25 มม. กว้าง 15 มม. และยาว 50 มม.สามารถเพิ่มความยาวได้ 50 มม. ขึ้นอยู่กับขนาดของอุปกรณ์เสริมที่จะทำการทดสอบ



มุมโค้งมนรัศมี 2.5 มม.



ชิ้นงานทดสอบถูกจับยึดในลักษณะที่ด้านหน้าของขากรรไกรตรงกับด้านหน้าของผ้าห่อศพ



แรงที่กระทำผ่านขากรรไกรคือ (20 ± 2) N.



หลังจากผ่านไป 1 นาที และในขณะที่ผ้าห่อศพยังอยู่ภายใต้แรงกด ขนาดจะต้องเป็นไปตามแผ่นมาตรฐานที่เหมาะสม



ทำการทดสอบซ้ำโดยหมุนชิ้นงานทดสอบ 90°



แอปพลิเคชัน:

ใช้เพื่อทดสอบคุณสมบัติทนแรงดันของอุปกรณ์ไฟฟ้าและกล่องติดตั้งภายใต้สภาวะที่ร้อนควรใช้อุปกรณ์ทดสอบนี้กับกล่องทำความร้อน



ลักษณะเฉพาะ:

อุปกรณ์นี้ประกอบด้วยปากคีบเหล็ก 2 อัน มีหน้าทรงกระบอกรัศมี 25 มม. กว้าง 15 มม. และยาว 50 มม.สามารถเพิ่มความยาวได้ 50 มม. ขึ้นอยู่กับขนาดของอุปกรณ์เสริมที่จะทำการทดสอบมุมโค้งมนรัศมี 2.5 มม.ชิ้นงานทดสอบจะถูกจับยึดระหว่างขากรรไกรในลักษณะที่กดทับในบริเวณที่มีการยึดจับในการใช้งานปกติ เส้นกึ่งกลางของขากรรไกรใกล้เคียงกับจุดศูนย์กลางของบริเวณนี้มากที่สุดแรงที่กระทำผ่านขากรรไกรคือ 20 นิวตัน การทดสอบเกิดขึ้นในตู้ทำความร้อนที่อุณหภูมิ (80±2) °C



พารามิเตอร์:

1. น้ำหนัก: 20N (รวมแผ่นกดเคลื่อนที่)

2. ขนาดแผ่นกด: ยาว: 50 มม., กว้าง: 15 มม., หน้าทรงกระบอก: รัศมี 25 มม., มุมโค้งมนด้วยรัศมี 2.5 มม.

3. ด้านในของระยะไกด์: 50 มม. × 15.4 มม.

4. วัสดุ: สแตนเลส 304



วิธีทดสอบ:

1. ก่อนใช้งานครั้งแรก ผู้ใช้ควรคุ้นเคยกับมาตรฐานที่เกี่ยวข้องเพื่อให้มีประสิทธิผลและเหมาะสมยิ่งขึ้นโดยใช้อุปกรณ์ทดสอบและทำการทดสอบให้เสร็จสิ้น

2. ตามข้อกำหนดมาตรฐานสำหรับการปรับสภาพตัวอย่างก่อนใช้งาน

3. วางแผ่นกด (เล็ก) ระหว่างเส้นบอกแนว (ด้านแคบ) หน้าทรงกระบอกขึ้นด้านบน วางชิ้นงานทดสอบในแนวนอนบนแผ่นกด จากนั้นวางแผ่นกด (ใหญ่) บนชิ้นงานทดสอบ และหน้าทรงกระบอกคว่ำลง ในที่สุดก็วางน้ำหนักลงบนแผ่นกด (ใหญ่) เวลาทดสอบ 1 ชั่วโมง



ความสนใจ:

ชิ้นงานทดสอบจะถูกจับยึดระหว่างแผ่นกดในลักษณะที่สิ่งเหล่านี้กดทับในบริเวณนี้ซึ่งใช้งานปกติโดยยึดไว้ โดยให้เส้นกึ่งกลางของแผ่นโลหะประกบกันเกือบเท่าที่เป็นไปได้กับจุดศูนย์กลางของพื้นที่นี้

IEC60884-1 Clause 24.19 Figure 38 Heat Resistance Compression Testing Machineอุปกรณ์ห้องปฏิบัติการทดสอบการบีบอัดความต้านทานความร้อนด้วย IEC60884-1 รูปที่ 38 1
