| Electrode output testing voltage: | AC40-50V | Temperature environment: | 0-40 |
|---|---|---|---|
| Test sample: | Showing Contact With The Relevant Parts | Conforms to standard: | IEC60990 |
| แสงสูง: | อุปกรณ์ทดสอบในห้องปฏิบัติการ,laboratory test equipment |
||

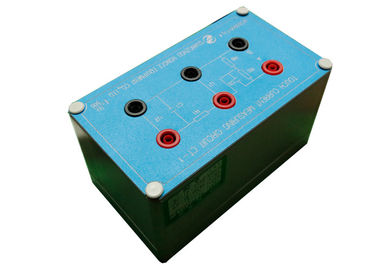

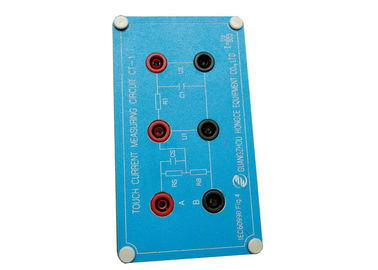

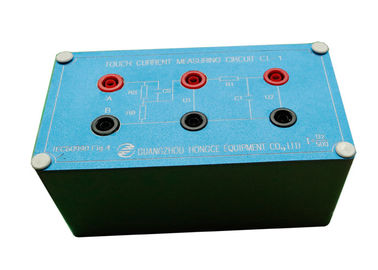

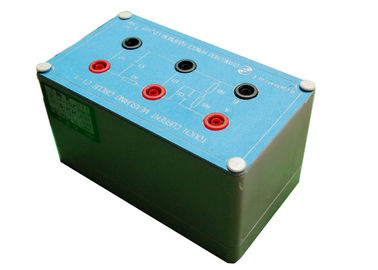

ใช้งานง่าย IEC60990 รูปที่ 4 สัมผัสเครือข่ายทดสอบปัจจุบันสำหรับการรับรู้หรือตัวนำป้องกันปฏิกิริยา
มาตรฐาน:
IEC60990 รูปที่ 4 กระแสสัมผัสและวิธีการวัดกระแสตัวนำป้องกัน
การประยุกต์ใช้:
เครือข่ายนี้ใช้งานง่ายและใช้งานง่ายและสวิตช์ไฟแยกต่างหากซึ่งสามารถแก้ไขข้อบกพร่องของกำลังการผลิตไฟฟ้าของเครื่องก่อนหน้าและสามารถทดสอบผลิตภัณฑ์ที่มีประสิทธิภาพยิ่งขึ้น
| RS | 1500Ω |
| R1 | 10000Ω |
| RB | 500Ω |
| ค1 | 0.022μF |
| คS | 0.22μF |
ตัวอย่างทดสอบ:
mesuring เครือข่ายสัมผัสปัจจุบันถ่วงน้ำหนัก (ประสาทสัมผัสปัจจุบันหรือปฏิกิริยาปัจจุบัน)
การเตรียมตัวก่อนการทดสอบ
อุปกรณ์ต่อไปนี้เตรียมมาอย่างดีก่อนการทดสอบ
ชุดของสโคป
ชุดโพรบวัดแรงดัน 1 ครั้งหรือ 10 ครั้ง
ชุดแหล่งจ่ายไฟ (สามารถปรับแรงดันไฟฟ้าหรือความถี่หรือตัวแปรตามการทดสอบที่ต้องการ)
วิธีทดสอบ
1. ปรับแหล่งจ่ายไฟให้เป็นแรงดันและความถี่ที่ต้องการทดสอบจากนั้นเสียบขั้วอินพุตของสวิตช์ทดสอบกระแสไฟฟ้าสัมผัสที่สัมผัสลงในแหล่งจ่ายไฟ (โปรดอย่าใช้พลังงานไฟฟ้าเมื่อไม่ได้เชื่อมต่อเครือข่าย)
2. ใส่ตัวอย่างเข้าไปในช่องส่งออกของสวิตช์ทดสอบกระแสไฟฟ้าสัมผัส
3. เชื่อมต่อพอร์ต B ของสวิตช์ทดสอบปัจจุบันของหน้าสัมผัสกับพอร์ต B ของเครือข่ายทดสอบปัจจุบันของหน้าสัมผัส
4. Connect the port A of the contact current test network to the place where the contact current is required. 4. เชื่อมต่อพอร์ต A ของเครือข่ายทดสอบปัจจุบันของผู้ติดต่อกับสถานที่ที่ต้องการติดต่อปัจจุบัน Such as connect the port A to the adapter's output or shell when the network adapter is tested. เช่นเชื่อมต่อพอร์ต A กับเอาต์พุตหรือเชลล์ของอะแดปเตอร์เมื่อมีการทดสอบอะแดปเตอร์เครือข่าย
5. โพรบ Oscilloscope ถูกยึดเข้ากับเทอร์มินัล U1 หรือ U2 ตามข้อกำหนดการทดสอบ
6. เชื่อมต่อแหล่งจ่ายไฟใส่สวิตช์“ N” ไปที่ตำแหน่งเปิดเฟสบวกเข้าสู่ตำแหน่งเฟสบวกสลับสาย“ G” ไปที่ตำแหน่งตรวจสอบว่าตัวอย่างทดสอบทำงานโดยใช้ไฟฟ้าปกติหรือไม่และมี รูปคลื่นบนออสซิลโลสโคป
7. ตามข้อกำหนดมาตรฐานหลังจากตัวอย่างทำงานในโหมดต่าง ๆ ของ“ เฟสบวก”,“ ย้อนกลับ”,“ N บรรทัดเปิด”,“ N ปิดสาย”,“ ปิดสาย G”,“ ปิดสาย G” และอื่น ๆ อ่านแรงดันไฟฟ้า U1 และ U2 โดยตรงโดยใช้ออสซิลโลสโคปกระแสไฟสัมผัสมีค่าเท่ากับค่าสูงสุดของ U2 แล้วหาร 500
ประกาศ
ในระหว่างการทดสอบจำเป็นต้องให้ความสนใจกับความปลอดภัยเพราะคุณสามารถสัมผัสเครื่องบางอย่างได้
ตามข้อกำหนดมาตรฐาน GB / T 12113 และ IEC 60990 นั้นแหล่งจ่ายไฟจะต้องแยกออกจากกันและจะต้องเชื่อมต่อสายศูนย์และสายกราวด์เข้าด้วยกัน เกิน 2V เช่นไฟฟ้า 220V แรงดันไฟฟ้าที่แตกต่างกันระหว่างเส้นศูนย์และสายดินมากกว่า 100V, จะต้องเชื่อมต่อกับเส้นศูนย์และสายดิน
When testing, please pay attention to the polarity of the power supply. เมื่อการทดสอบโปรดใส่ใจกับขั้วของแหล่งจ่ายไฟ The fire line must be connected to the L end of the contact current test switch. สายไฟต้องเชื่อมต่อกับปลาย L ของสวิตช์ทดสอบกระแสไฟฟ้าสัมผัส If the connection is wrong, there is a danger of electric shock. หากการเชื่อมต่อผิดมีอันตรายจากไฟฟ้าช็อต
เชื่อมต่อออสซิลโลสโคปทดสอบตัวอย่างจากนั้นเชื่อมต่อสายไฟหลังจากสาย b-terminal และอย่าเชื่อมต่อสายทดสอบเมื่อเชื่อมต่อสายไฟ
