| สถานที่กำเนิด: | China |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | Calibration certificate(cost additional) |
| หมายเลขรุ่น: | HC9916 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | ไม้อัด |
| เวลาการส่งมอบ: | 20 days |
| เงื่อนไขการชำระเงิน: | L/C, T/T |
| สามารถในการผลิต: | 30 ชุดต่อเดือน |
| ทดสอบปลั๊ก: | ที่กำหนดเอง | ทดสอบปลั๊ก: | เหล็กชุบแข็ง |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| แสงสูง: | ซ็อกเก็ตไฟฟ้าทดสอบทดสอบซ็อกเก็ต,electrical plug tester |
||

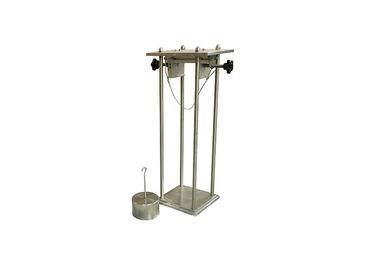

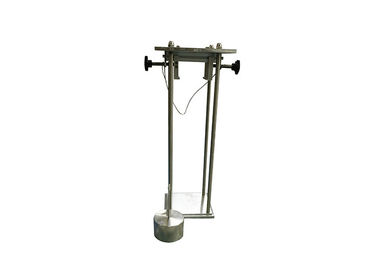

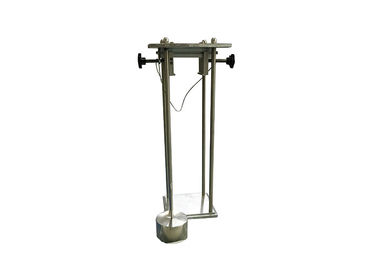

ปลั๊กซอคเก็ตทดสอบสำหรับการตรวจสอบแรงที่จำเป็นในการถอนปลั๊กสำหรับ IEC60884-1 รูปที่ 18 การทำงานด้วยตนเอง
มาตรฐาน:
IEC 60884-1 'ปลั๊กและเต้ารับปลั๊กไฟสำหรับใช้ในครัวเรือนและวัตถุประสงค์ที่คล้ายคลึงกัน - ส่วนที่ 1: ข้อกำหนดทั่วไป' ข้อ 22.1
การประยุกต์ใช้:
มันถูกใช้เพื่อทดสอบว่าแรงสูงสุดของการดึงปลั๊กออกจากซ็อกเก็ตและแรงดึงขั้นต่ำของการดึงปลั๊กขาเดียวจากบุชบูชนั้นอยู่ในช่วงมาตรฐานที่ต้องการหรือไม่ ระบบจับยึดใช้งานง่าย
ตัวอย่างทดสอบ:
ซ็อกเก็ตที่ใช้ในครัวเรือนหรือวัตถุประสงค์ที่คล้ายกัน
คุณสมบัติ:
แผ่นด้านบนหมุนขึ้นจากตำแหน่งแนวนอนเป็นแนวตั้งและสามารถหมุนอุปกรณ์จับยึดในแผ่นด้านบน คุณสมบัติเหล่านี้ช่วยให้อุปกรณ์สามารถตั้งค่าในการกำหนดค่าที่แตกต่างหลากหลายเพื่อตอบสนองความต้องการมาตรฐานที่แตกต่างกัน ปลั๊กและตุ้มน้ำหนักมาตรฐานมีให้เพื่อทำการทดสอบกับซ็อกเก็ตที่มีค่าสูงสุด 16A
เกจวัดและน้ำหนักที่เหมาะสมสำหรับการทดสอบแรงถอนขั้นต่ำแยกจำหน่าย ลูกค้าจะต้องระบุขนาดที่ต้องการของมาตรวัดพิน
ปลั๊กทดสอบทำจากเหล็กชุบแข็งที่มีความหยาบไม่เกิน 0.8 มม.
pivots แผ่นด้านบนจากแนวนอนเป็นแนวตั้ง
พารามิเตอร์:
| ทดสอบปลั๊ก | ทำจากเหล็กชุบแข็ง ปลั๊กและหมุดทดสอบควรทำตามข้อกำหนดของปลั๊กและซ็อกเก็ตของแต่ละประเทศ |
| น้ำหนัก | หนึ่งชุด การทับซ้อนสามารถทำได้ 100N แรงที่ใช้โดยการเพิ่มน้ำหนักของกำลังทดสอบ 1/10 |
| วิธีการใช้งาน | ตามคู่มือ |
แรงถอนสูงสุดและต่ำสุดสำหรับปลั๊กและเต้ารับ:
| ค่านิยม | จำนวนขั้ว | แรงดึง (N) | ||
| มาตรวัดการวัดสูงสุดของปลั๊กหลายขั้ว | เกจวัดขั้นต่ำของปลั๊กขาเดียว | มาตรวัดการวัดสูงสุดของปลั๊กขาเดียว | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| > ~ 10A 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| มากกว่า 3 | 70 | |||
| > ~ 16A 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| มากกว่า 3 | 100 | |||
วิธีทดสอบ:
ก่อนใช้งานครั้งแรกผู้ใช้ควรทำความคุ้นเคยกับมาตรฐานที่เกี่ยวข้องเพื่อให้มีประสิทธิภาพและเหมาะสมยิ่งขึ้นโดยใช้อุปกรณ์ทดสอบและทำการทดสอบให้เสร็จสิ้น
1. การตรวจสอบกำลังการถอนสูงสุด
a) เต้ารับเต้าเสียบถูกยึดเข้ากับแผ่นยึด A ของอุปกรณ์ดังแสดงในรูปที่ 18 เพื่อให้แกนของหน้าสัมผัสซ็อกเก็ตอยู่ในแนวตั้งและรูเข้าสำหรับหมุดของปลั๊กคว่ำหน้าลง ทำให้ปลั๊กทดสอบมีหมุดขนาดสูงสุดที่ใส่เข้าไปและถอนออกจากเต้ารับสิบครั้ง
b) ปลั๊กทดสอบถูกเสียบเข้าไปในซ็อกเก็ตแล้วแขวนน้ำหนักบนปลั๊กทดสอบ
2. การตรวจสอบกำลังการถอนขั้นต่ำ
a) เลือกมาตรวัดพินการทดสอบ: ควรเลือกพินปลั๊กขั้นต่ำที่เหมาะสม
b) ใช้ตัวแทนล้างไขมันเพื่อล้างไขมันของปลั๊ก เช่นไตรคลอโรเอทธิลีนหรือปิโตรเลียมอีเธอร์ (ควรมีมาตรการป้องกันที่จำเป็น)
c) ซ็อกเก็ตเต้ารับได้รับการแก้ไขกับอุปกรณ์ที่แสดงในรูปที่ 18 มาตรวัดพินการทดสอบจะถูกเสียบเบา ๆ ลงในแขนเสื้อทำให้แกนของซ็อกเก็ต - หน้าสัมผัสเป็นแนวตั้งและรูเข้าสำหรับหมุดของปลั๊กหน้าลง .
3. การประเมินคุณสมบัติ
1. การประยุกต์ใช้แรงดึงสูงสุด: ปลั๊กถูกแยกออกจากซ็อกเก็ตซึ่งถือว่าเป็นคุณสมบัติ
2. การบังคับใช้การถอนขั้นต่ำ: มาตรวัดจะไม่ตกจากชุดประกอบการติดต่อภายใน 30 วินาทีแล้วตัดสินว่ามีคุณสมบัติ
