สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | HongCe |
ได้รับการรับรอง: | calibration certificate (cost additional) |
หมายเลขรุ่น: | HJ0636C |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
ราคา: | Negotiatable |
รายละเอียดการบรรจุ: | ไม้อัด |
เวลาการส่งมอบ: | 30 วัน |
เงื่อนไขการชำระเงิน: | L/C, T/T |
สามารถในการผลิต: | 10 ชุด / เดือน |
มาตรฐาน: | IEC 60335-2-24, IEC62552 | แหล่งอากาศ: | 0.5-0.7MPa อากาศอัด |
---|---|---|---|
สถานีทดสอบ: | 1 สถานี | วิธีการควบคุมไฟฟ้า: | PLC ระบบควบคุมแบบบูรณาการอัจฉริยะ |
โหมดขับเคลื่อน: | เซอร์โวมอเตอร์ไดรฟ์ | วิธีการจับยึดตัวอย่าง: | เครื่องดูดสูญญากาศ |
แสงสูง: | เครื่องทดสอบอุปกรณ์ไฟฟ้า PLC,IEC 62552 เครื่องทดสอบอุปกรณ์ไฟฟ้า,เครื่องทดสอบเครื่องใช้ไฟฟ้า 1 สถานี |

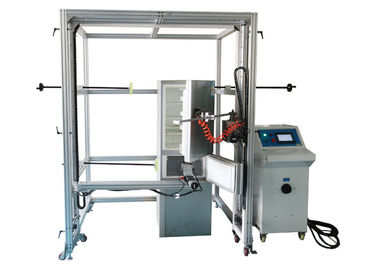

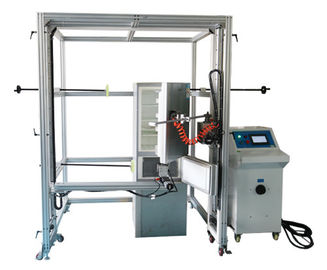

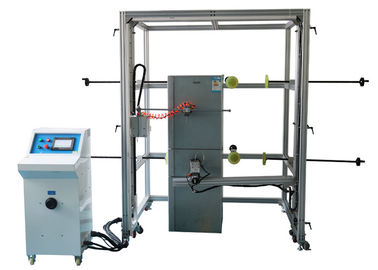

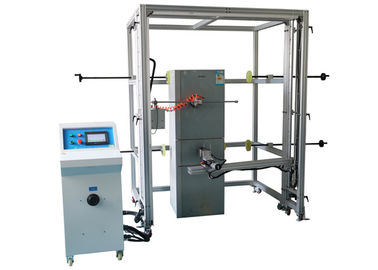

IEC 62552 และ IEC 60335-2-24 ตู้เย็น Plc สองด้านเปิดประตูประสิทธิภาพและเครื่องทดสอบความทนทานของลิ้นชัก
ข้อมูลผลิตภัณฑ์:
เครื่องทดสอบความทนทานของประตูในตัวได้รับการออกแบบและผลิตขึ้นเป็นพิเศษตาม IEC 60335-2-24 ข้อ 22.112, IEC 62552 ข้อ 11.2 ข้อ 11.3 และอื่นๆ เหมาะสำหรับการทดสอบประตูตู้เย็นเป็นอุปกรณ์พิเศษสำหรับการทดสอบความทนทานและโครงสร้างของประตูตู้เย็น
อุปกรณ์นี้ใช้ระบบควบคุมอัจฉริยะ PLC ขั้นสูง หน้าจอสัมผัสการทำงานแบบ humanized เพื่อให้การบันทึกและแสดงผลมีความแม่นยำมากขึ้นด้วยเวลาทดสอบที่ตั้งไว้ล่วงหน้า, ในการตรวจจับปัจจุบัน, การควบคุมแรงดันไฟฟ้าโหลดและการแสดงผล, ความเร็วในการทดสอบ, จังหวะการทดสอบ, การตั้งค่าแรงดึงเปิด/ปิดประตู, การแสดงเส้นโค้งชั่วคราวของแรงดึง, การทดสอบการจัดเก็บข้อมูลและแบบสอบถาม, สัญญาณเตือนข้อผิดพลาดและฟังก์ชั่นอื่น ๆ สามารถวิเคราะห์ได้ โดยบันทึกข้อมูลว่าตัวอย่างทดสอบมีคุณสมบัติหรือไม่เป็นตัวเลือกแรกสำหรับสถาบันมาตรวิทยาขนาดใหญ่และห้องปฏิบัติการ
โครงการทดสอบ:
IEC 60335-2-24 ข้อ 22.112
ประตูและฝาปิดช่องในอุปกรณ์ทดสอบเครื่องใช้
IEC 62552 ข้อ 11.2 ข้อ 11.3
การทดสอบความทนทานสำหรับประตู ฝาปิด และลิ้นชัก
พารามิเตอร์ทางเทคนิค:
ช่วงของตัวอย่าง การใช้ หลักการ โครงสร้าง และสภาพแวดล้อมการใช้งาน | |
ตัวอย่างและข้อจำกัด | เครื่องทำความเย็น (ตู้เย็น) |
วัตถุประสงค์ในการทดสอบ | ใช้สำหรับการทดสอบอายุการใช้งานของอินเตอร์ล็อคหรือตัวกั้นสำหรับประตูตู้เย็นหรือลิ้นชักเพื่อตรวจสอบความน่าเชื่อถือของอินเตอร์ล็อคยังใช้เพื่อช่วยในการทดสอบอื่น ๆ สำหรับการเปิดและปิดประตูซ้ำ ๆ เช่นการทดสอบการละลายน้ำแข็งและการทดสอบการรั่วไหลของสารทำความเย็น |
หลักการทดสอบ | มอเตอร์ขับเคลื่อนหุ่นยนต์ ขับประตูหรือฝาครอบที่เครื่องดูดสูญญากาศดูดเพื่อตอบสนองด้วยความเร็วที่กำหนด เพื่อตรวจสอบความน่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อกัน |
โครงสร้าง |
อุปกรณ์แบ่งออกเป็นตู้ควบคุมไฟฟ้า (รวมถึงตัวควบคุมแรงดันไฟฟ้าโหลด) โครงและแขนหุ่นยนต์ ขนาด:1500×1300×2200(มม.)ก×ล×ส น้ำหนัก :140kg |
สภาพแวดล้อมการทำงาน |
แหล่งจ่ายไฟ:AC220V±10%/50-60Hz,กำลังไฟ:6KW แหล่งอากาศ :0.5-0.7MPa อากาศอัด สถานที่ใช้งาน :ความดันบรรยากาศ 80 ~ 106kpa อุณหภูมิแวดล้อม 5 ~ 40 °C ความชื้นสัมพัทธ์ (20 ~ 80)% RH ไม่มีการสั่นอย่างรุนแรง การสั่นสะเทือน ไม่มีการรบกวนทางแม่เหล็กไฟฟ้า ไม่มีฝุ่น ไม่มีก๊าซระเบิดและกัดกร่อน กระจายความร้อนได้ดี |
ประสิทธิภาพ | |
สถานีทดสอบ |
ตำแหน่งการกระทำประตูหมุน สถานีดำเนินการลิ้นชัก |
วิธีการควบคุมไฟฟ้า | การควบคุมแบบบูรณาการอัจฉริยะของ PLC, การทำงานของส่วนต่อประสานระบบสัมผัสระหว่างมนุษย์และเครื่องจักรขนาด 7 นิ้ว |
โหมดขับเคลื่อน | เซอร์โวมอเตอร์ไดรฟ์ |
วิธีการจับยึดตัวอย่าง | เครื่องดูดสูญญากาศ |
ความเร็วเปิด/ปิดประตู |
การกระทำประตูหมุน: 0-360 °/s (1.5m/s) สามารถตั้งค่าล่วงหน้าได้ การทำงานของลิ้นชัก: 0-100 มม. / วินาทีสามารถตั้งค่าล่วงหน้าได้ |
หมุนมุมประตูเปิดปิด | 0-90 ° สามารถตั้งค่าล่วงหน้าได้ |
ระยะเปิดประตูลิ้นชัก | 0-100 มม. สามารถตั้งค่าล่วงหน้าได้ |
เวลาทดสอบ | 0-999999 ครั้งสามารถตั้งค่าล่วงหน้าได้ |
โหลดแรงดัน | 0-250V ปรับได้ |
ไอเท็มทดสอบและกระบวนการประดิษฐ์ |
1. การทดสอบความทนทานของอุปกรณ์เชื่อมต่อประตูตู้เย็น กระบวนการ: เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดประตูไปยังมุมที่กำหนดไว้ล่วงหน้าด้วยความเร็วที่ตั้งไว้ (45 °) ---- ปิดประตูด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดประตูซ้ำ ๆ จนกว่าจะถึง เวลาทดสอบ 2. การทดสอบความทนทานของประตูลิ้นชักตู้เย็น กระบวนการ:เครื่องดูดสูญญากาศดูดประตูอัตโนมัติ ---- เปิดลิ้นชักตามระยะห่างที่กำหนดไว้ด้วยความเร็วที่ตั้งไว้ (15-25 มม.) ---- ปิดลิ้นชักด้วยความเร็วที่ตั้งไว้ ---- เปิดและปิดลิ้นชักซ้ำ ๆ จนกว่าจะถึง เวลาทดสอบ |
อุปกรณ์ป้องกันความปลอดภัย | |
พลัง | การป้องกันการรั่วไหล การโอเวอร์โหลด และการป้องกันการลัดวงจร |
เครื่องยนต์ | โอเวอร์โหลด ป้องกันการลัดวงจร |
