รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | ทองเหลือง | เส้นผ่านศูนย์กลางภายนอก: | Ф102mm |
|---|---|---|---|
| จำนวนหลุม: | 121 | เส้นผ่านศูนย์กลางของรูหัวฉีด: | Φ0.5 |
| มุมฝาครอบลูกนก: | 30° | มาตรฐาน: | IEC60529 |
| แสงสูง: | รูปที่ 5 อุปกรณ์ทดสอบการป้องกันน้ำเข้า,IEC 60529 อุปกรณ์ทดสอบการป้องกันน้ำเข้า |
||

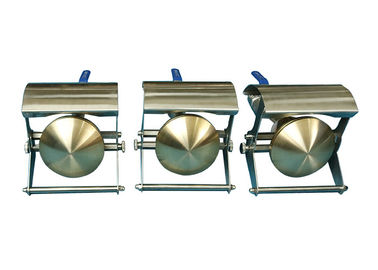

IEC60529 รูปที่ 5 เครื่องทดสอบหัวฉีดสเปรย์ทองเหลืองแบบใช้มือถือสำหรับ IPX3 IPX4 121 Holes
การแนะนำสินค้า
HT IPX3/4 Spray Nozzle เป็นอุปกรณ์ทดสอบแบบมือถือเพื่อตรวจสอบการป้องกันการพ่นและน้ำกระเซ็นแรงดันน้ำสามารถปรับได้โดยใช้ปุ่มควบคุมการไหลบนอุปกรณ์เพื่อให้อัตราการไหลที่ต้องการความดันสามารถมองเห็นได้บนมาตรวัดซึ่งอยู่ในตำแหน่งที่สะดวกโดยหัวฉีดรูปแบบการพ่นของหัวฉีดเป็นไปตามข้อกำหนดของ IEC 60529 ความแตกต่างระหว่าง IPX3 และ IPX4 คือควรถอดแผ่นกั้นในการทดสอบ IPX4เพื่อให้เปลือกกระเด็นไปในทุกทิศทาง อุปกรณ์นี้สามารถใช้กับโต๊ะหมุนของตัวอย่างได้
พารามิเตอร์ทางเทคนิค
| รายการ | พารามิเตอร์ |
| กำลังไฟฟ้าเข้า | เฟสเดียว AC220V,50Hz |
| น้ำประปา | อัตราการไหลของน้ำ ＞10L/min±5% แรงดัน 50~150kpa น้ำสะอาดไม่รวม |
| พารามิเตอร์หัวฉีด |

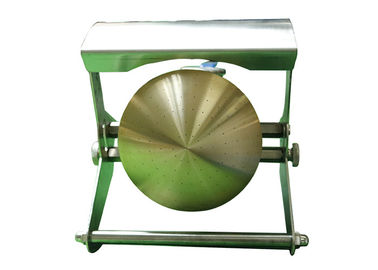

เส้นผ่านศูนย์กลางภายนอก: Ф102mm เส้นผ่านศูนย์กลางทรงกลม: SФ75.5mm 121 รูที่Ф0.5มม. 1 รูตรงกลาง 1 วงกลมใน 12 รูที่ระยะ 30 องศา 4 วงกลมรอบนอก 24 รูที่ระยะพิทช์ 15° มู่ลี่ชิลด์-อลูมิเนียม หัวฉีด-ทองเหลือง |
| การไหลของน้ำ | 10L/min±5%,Flow meter ปรับได้ |
| ระดับความดัน | 50 ～ 150Kpa, ช่วงของเกจวัดแรงดัน 0 ～ 0.25Mpa |
| แผ่นกั้น | ถอดได้ |
| ข้อกำหนดของเว็บไซต์ |
ห้องทดสอบกันน้ำ IP เฉพาะ พื้นดินควรเรียบพร้อมไฟส่องสว่าง ด้วยฟังก์ชั่นการไหลเข้าและการระบายน้ำที่ดี |
| เวลาทดสอบ | การควบคุมด้วยตนเอง อย่างน้อย 5 นาที |

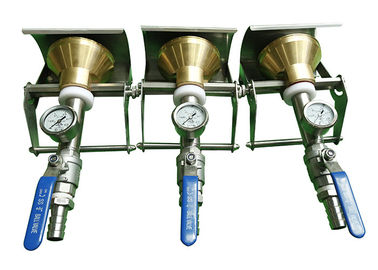

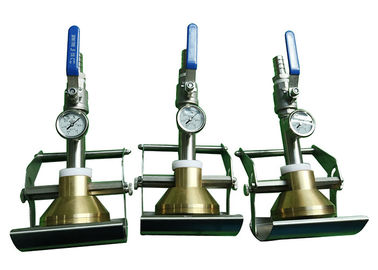

ระดับความดัน
โล่เคลื่อนย้ายได้พร้อมถ่วง
บอลวาล์วสำหรับควบคุมการไหลของน้ำ
ขั้วต่อท่อ
ค่าติดตั้งและค่าคอมมิชชั่น
ติดตั้งมาตรวัดการไหลของน้ำ สายยาง และอุปกรณ์ให้น้ำตามภาพที่แสดงด้านล่าง จากนั้นเปิดวาล์วเพื่อปรับการไหลของน้ำให้เป็น (10 ± 5%) L/min และตรวจสอบว่ามาตรวัดความดันแสดงแรงดันอยู่ในช่วงของ 50-150KPa.หากการไหลของน้ำน้อยกว่า 10 ลิตร ควรติดตั้งปั๊มเพิ่มแรงดัน โปรดดูภาพเป่า
ระดับการกันน้ำสำหรับการทดสอบตัวอย่าง IP3: ตามมาตรฐาน IEC60529 รูปที่ 5 พร้อมการทดสอบลูกนก
การทดสอบตัวอย่าง IP4 ระดับการกันน้ำ: โปรดถอดลูกนกออกเพื่อให้ตัวอย่างสามารถกระเด็นไปได้ทุกทิศทาง
หากคุณไม่ทราบวิธีใช้ โปรดคลิกที่นี่ คู่มือผู้ใช้ HH0803.pdf เพื่อรับคู่มือผู้ใช้ อ.
