การทดสอบการงอสายไฟ 0-360 °เครื่องสถานีเดี่ยว IEC60335 สำหรับเครื่องใช้ในครัวเรือน

IEC60335 สายควบคุม PLC ทดสอบการยืดตัว 0-360 °เครื่องสถานีเดียวสำหรับเครื่องใช้ในครัวเรือน

การแนะนำสินค้า

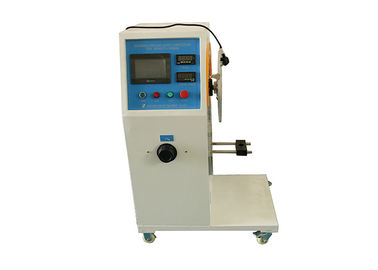

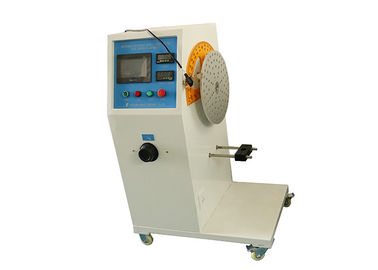

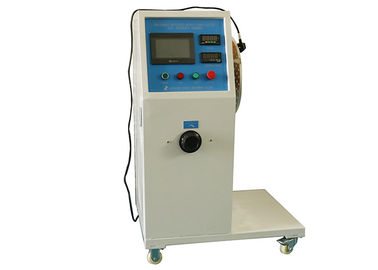

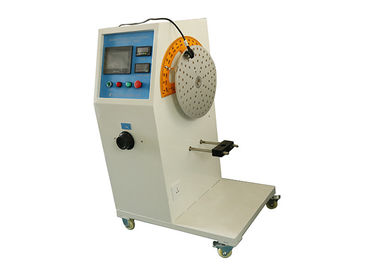

เครื่องทดสอบการบิดงอของเครื่องใช้ในครัวเรือนได้รับการออกแบบและผลิตเป็นพิเศษตามมาตรฐาน IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 ข้อ 23.3 และ 25.14 และอื่น ๆ ใช้สำหรับตรวจสอบการงอสายไฟ ( ประสิทธิภาพในการต้านทานงอของเครื่องใช้ในครัวเรือนขนาดเล็ก (เช่นหม้อกาแฟ / เหล็กไฟฟ้า) และโคมไฟยังใช้กับเครื่องทดสอบความทนทานของสายไฟที่เสียบและซ็อกเก็ต

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; อุปกรณ์ทดสอบ adopts การควบคุมไฟฟ้า PLC, 7 นิ้วสีหน้าจอสัมผัสระบบปฏิบัติการอัจฉริยะ; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. เซอร์โวมอเตอร์ควบคุมมุมทดสอบ, เครื่องมือดิจิตอลความแม่นยำสูง, การแปลงความถี่ดิจิตอลที่มีประสิทธิภาพสูง, การควบคุมความเร็วที่แม่นยำ, หน่วยความจำหกจำนวนจับเวลา, มัลติฟังก์ชั่รวมหนีบ, ศูนย์ประกันการหมุน, มุมดัดปรับพลังงาน 4kw Test times (maximum of 999999 times), test speed, and test angles can be preset; เวลาทดสอบ (สูงสุด 999999 ครั้ง) ความเร็วในการทดสอบและมุมทดสอบสามารถตั้งค่าล่วงหน้าได้ it has electric current detection function. มันมีฟังก์ชั่นตรวจจับกระแสไฟฟ้า This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. อุปกรณ์นี้สามารถตอบสนองความต้องการการทดสอบของเครื่องใช้ไฟฟ้าในครัวเรือนขนาดเล็กส่วนใหญ่ช่วงที่ใช้กันอย่างแพร่หลาย

พารามิเตอร์ทางเทคนิค

คำอธิบายมาตรฐาน

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. 23.3 ส่วนต่าง ๆ ของเครื่องใช้ไฟฟ้าที่สามารถเคลื่อนย้ายซึ่งสัมพันธ์กันในการใช้งานปกติหรือระหว่างการบำรุงรักษาของผู้ใช้จะต้องไม่ก่อให้เกิดความเครียดกับการเชื่อมต่อไฟฟ้าและตัวนำภายในรวมถึงอุปกรณ์ที่ต่อเนื่องสายดิน Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. ท่อโลหะที่มีความยืดหยุ่นจะต้องไม่ก่อให้เกิดความเสียหายต่อฉนวนของตัวนำที่มีอยู่ภายใน Open-coil springs shall not be used to protect the wiring. ห้ามใช้สปริงขดลวดเปิดเพื่อป้องกันสายไฟ If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. หากใช้ขดลวดสปริงจะใช้การกลึงแบบหันเข้าหากันเพื่อจุดประสงค์นี้จะต้องมีฉนวนซับอย่างเพียงพอนอกเหนือจากฉนวนของตัวนำ

หมายเหตุ 1 ปลอกสายที่มีความยืดหยุ่นเป็นไปตามมาตรฐาน IEC 60227 หรือ IEC 60245 ถือว่าเป็นเยื่อบุฉนวนที่เพียงพอ

การทดสอบให้ทำโดยการตรวจพินิจและการทดสอบต่อไปนี้

หากการโค้งงอเกิดขึ้นในการใช้งานปกติเครื่องจะอยู่ในตำแหน่งการใช้งานตามปกติและจ่ายให้ที่แรงดันไฟฟ้าที่กำหนดและใช้งานภายใต้การทำงานปกติ

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. ส่วนที่เคลื่อนย้ายได้จะถูกย้ายไปข้างหลังและไปข้างหน้าเพื่อให้ตัวนำถูกงอผ่านมุมที่ใหญ่ที่สุดที่ได้รับอนุญาตจากการก่อสร้างอัตราการโค้งงออยู่ที่ 30 ต่อนาที The

จำนวนงอคือ

- 10,000, สำหรับตัวนำที่งอระหว่างการใช้งานปกติ;

- 100 สำหรับตัวนำที่ยืดหยุ่นระหว่างการบำรุงรักษาผู้ใช้

หมายเหตุ 2 การงอเป็นการเคลื่อนไหวอย่างใดอย่างหนึ่งไม่ว่าจะไปข้างหลังหรือข้างหน้า

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. เครื่องจะไม่ได้รับความเสียหายในกรณีที่การปฏิบัติตามมาตรฐานนี้บกพร่องและเหมาะสำหรับการใช้งานต่อไป In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. โดยเฉพาะอย่างยิ่งการเดินสายและการเชื่อมต่อจะต้องทนต่อการทดสอบความแข็งแรงของไฟฟ้าที่ 16.3 แรงดันทดสอบจะลดลงถึง 1 000 V และใช้ระหว่างชิ้นส่วนที่มีชีวิตและชิ้นส่วนโลหะที่เข้าถึงได้เท่านั้น

25.14 เครื่องใช้ไฟฟ้าที่มาพร้อมกับสายไฟที่เคลื่อนย้ายในขณะที่ใช้งานจะต้องเป็น

สร้างขึ้นเพื่อให้สายไฟได้รับการป้องกันอย่างเพียงพอจากการโค้งงอมากเกินไปซึ่งจะเข้าสู่อุปกรณ์

หมายเหตุ 1 วิธีนี้ใช้ไม่ได้กับอุปกรณ์ที่มีม้วนสายไฟอัตโนมัติที่ผ่านการทดสอบ 22.16 แทน

การทดสอบให้ทำโดยการทดสอบต่อไปนี้ซึ่งดำเนินการกับอุปกรณ์ที่มีสมาชิกสั่นดังแสดงในรูปที่ 8

ส่วนของเครื่องที่มีช่องเปิดเข้าจะถูกจับจ้องไปที่สมาชิกการสั่นดังนั้นเมื่อสายไฟอยู่ตรงกลางของการเดินทางแกนของสายที่จะเข้าสู่

the cord guard or inlet is vertical and passes through the axis of oscillation. ตัวป้องกันสายไฟหรือทางเข้าเป็นแนวตั้งและผ่านแกนของการแกว่ง The major axis of the section of flat cords shall be parallel to the axis of oscillation. แกนหลักของส่วนของสายแบนจะต้องขนานกับแกนของการแกว่ง

มีการโหลดสายไฟเพื่อบังคับใช้

- 10 N สำหรับสายที่มีพื้นที่หน้าตัดน้อยกว่า 0,75 mm²

- 5 N สำหรับสายอื่น ๆ

ระยะทาง X ดังแสดงในรูปที่ 8 ระหว่างแกนของการแกว่งและจุดที่

สายไฟหรือตัวป้องกันสายไฟเข้าสู่เครื่องใช้ไฟฟ้าได้รับการปรับเพื่อให้เมื่อสมาชิกที่แกว่งไปมาเต็มรูปแบบสายไฟและโหลดจะทำการเคลื่อนไหวด้านข้างขั้นต่ำ

สมาชิกการสั่นจะถูกย้ายผ่านมุม 90 ° (45 °ที่ด้านข้างของแนวดิ่ง) จำนวนของการดัดงอสำหรับสิ่งที่แนบมาแบบ Z มี 20,000 และสำหรับสิ่งที่แนบอื่น ๆ 10,000 อัตราการยืดหยุ่นคือ 60 ต่อนาที

หมายเหตุ 2 การโค้งงอเป็นหนึ่งการเคลื่อนไหว 90 °

สายไฟและชิ้นส่วนที่เกี่ยวข้องหมุนเป็นมุม 90 °หลังจากจำนวนการโค้งงอเพียงครึ่งเดียวยกเว้นว่ามีการติดตั้งสายไฟเรียบ

ในระหว่างการทดสอบตัวนำถูกจ่ายแรงดันไฟฟ้าที่กำหนดและโหลดด้วยกระแสไฟฟ้าที่กำหนดของเครื่อง

หมายเหตุ 3 ปัจจุบันไม่ได้ผ่านตัวนำสายดิน

การทดสอบจะไม่ส่งผลให้

- ลัดวงจรระหว่างตัวนำ;

- การแตกเกิน 10% ของเส้นของตัวนำใด ๆ

- แยกตัวนำออกจากเทอร์มินัล

- คลายยามสายใด ๆ ;

- ความเสียหายต่อสายไฟหรือสายป้องกันซึ่งอาจทำให้การปฏิบัติตามมาตรฐานนี้ลดลง

- เกลียวหักที่เจาะทะลุฉนวนและเข้าถึงได้

หมายเหตุ 4 ตัวนำรวมถึงตัวนำสายดิน

หมายเหตุ 5 การลัดวงจรระหว่างตัวนำของสายไฟจะเกิดขึ้นหากกระแสเกินค่าที่เท่ากัน

ถึงสองเท่าของกระแสไฟของเครื่องใช้ไฟฟ้า
