| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | HongCe |
| ได้รับการรับรอง: | Calibration Certificate (Cost Additional) |
| หมายเลขรุ่น: | HH0801 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiatable |
| รายละเอียดการบรรจุ: | ไม้อัด |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 10 ชุด / เดือน |
| พื้นที่ปล่อยฝนแนวตั้ง: | ที่กำหนดเอง | ช่วงทดสอบ: | IPX1 ถึง IPX2 |
|---|---|---|---|
| รูรับแสงแนวตั้งลดลง: | Ф0.25mm | ระยะห่างของรูหยดฝนในแนวตั้ง: | ขนาด 20 มม. |
| ความเร็วในการหมุน: | 1R / นาที | เส้นผ่านศูนย์กลางของแท่นหมุนแบบปรับเอียงได้: | Ø600mm |
| แสงสูง: | เครื่องทดสอบกันน้ำ,อุปกรณ์ทดสอบวัสดุ |
||

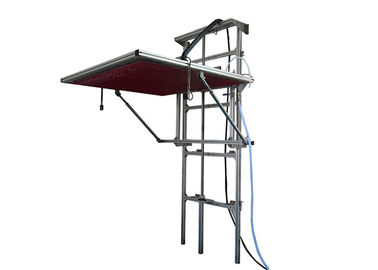

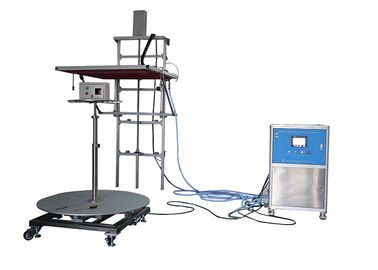

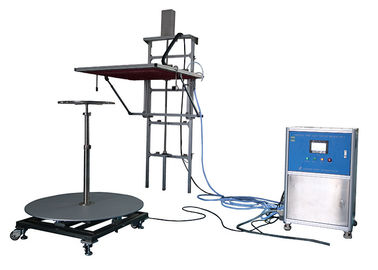

การควบคุม PLC อิสระ IPX1 ~ 2 ของ IEC60529 1240 มม. × 1240 มม. กันน้ำอุปกรณ์ทดสอบองศา
มาตรฐาน : IEC60529 ระดับการป้องกันที่ได้รับจากเปลือก (รหัส IP) ของ IPX1 และ IPX2, IEC60884-1, IEC60335-1, IEC60598-1
แอพลิเคชัน : ใช้สำหรับการทดสอบ IPX1 และ IPX2
ตัวอย่างการทดสอบ : เครื่องทดสอบที่มีฟังก์ชั่นกันน้ำเช่นเครื่องใช้ไฟฟ้า, โคมไฟ, ตู้ไฟฟ้า, อุปกรณ์ไฟฟ้า, รถยนต์, รถจักรยานยนต์, ผลิตภัณฑ์เครื่องใช้ไฟฟ้า (เช่นเครื่องมือยานยนต์, สวิทช์ทุกชนิด, มอเตอร์ขนาดเล็ก ฯลฯ )

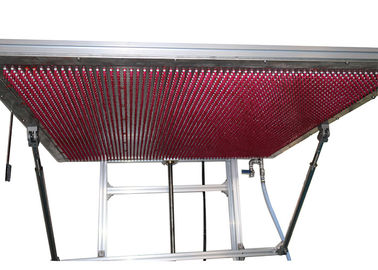

คุณสมบัติ : การเพิ่มขึ้นและลดลงของกล่องหยดจะถูกควบคุมโดยมอเตอร์ มันมาพร้อมกับตารางวัตถุประสงค์หมุนได้ซึ่งมีความเร็วในการหมุน 1r / นาทีสำหรับการทดสอบ IPX1; นอกจากนี้ยังมีมุมเอียง 15 °สำหรับรองรับตัวอย่างสำหรับการทดสอบ IPX2 อุปกรณ์นี้มีหน่วยกรองน้ำสะอาดซึ่งสามารถป้องกันไม่ให้รูเข็มติดขัดได้ควบคุมด้วยระบบควบคุมไฟฟ้า PLC และการทำงานของหน้าจอสัมผัส
.
พารามิเตอร์ :
| สิ่งของ | พารามิเตอร์ |
| กำลังไฟฟ้าเข้า | AC220V เฟสเดียว, 50Hz |
| น้ำประปา | อัตราการไหลของน้ำ＞ 10L / นาที± 5% น้ำสะอาดโดยไม่รวม อุปกรณ์นี้มีหน่วยกรองน้ำสะอาด |
| การควบคุมและการปฏิบัติงาน | PLC การควบคุมอัจฉริยะการทำงานของหน้าจอสัมผัสสีขนาด 7 นิ้ว |
| เวลาทดสอบ | 0-999.9min |
| ขนาดถังน้ำ | ขนาดเค้าร่าง: WDH = 1100 × 800 × 350 มม., ถังเก็บน้ำที่ปิดสนิท, วัสดุ SUS304 |
| พื้นที่ทดสอบแบบหยด | 1240 มม. × 1240 มม. ปรับแต่งได้ |
| ความสูงของหยดน้ำ | 200mm ปรับ |
| อัตราหยดน้ำ (การไหลของน้ำ) | 1 + 0.05 0mm / นาทีหรือ 3 + 0.05 0mm / นาที switchable นำมาใช้เทคโนโลยีฝนแบบดิจิตอลที่ควบคุม |
| รูเข็ม | Φ0.4mm |
| ระยะห่างระหว่างหลุม | 20mm |
| ตารางหมุน | เส้นผ่าศูนย์กลาง: Φ600mm； ความเร็วการหมุน 1r / นาที สามารถหยุด 150 วินาทีที่สี่ด้าน, โหลดแบริ่ง≤150㎏อุปกรณ์ไฟฟ้า |
| สนับสนุนตัวอย่าง | 15 °เอียง |
| ไดรฟ์ยกถังน้ำ | มอเตอร์ขับเคลื่อนรางสกรูเพื่อให้แน่ใจว่าการยกที่มั่นคงและล็อคตัวเอง |
| วิธีการติดตั้ง | แบบติดผนังหรือแบบตั้งพื้น |
| ข้อกำหนดของไซต์ | ห้องทดสอบการกันน้ำ IP เฉพาะพื้นควรแบนด้วยไฟส่องสว่าง สวิตช์กันรั่วกันน้ำ 10A (หรือซ็อกเก็ต) ที่ใช้สำหรับอุปกรณ์ ด้วยฟังก์ชั่นที่ดีของการไหลเข้าและการระบายน้ำ การติดตั้งภาคพื้นดิน |
| ครอบคลุมพื้นที่ | WDH = 1500 มม. × 1500 มม. × 2650 มม. ขนาดสามารถตั้งค่าตามความต้องการของลูกค้า |
ผู้ใช้กำหนดการดำเนินงาน
1. กำหนดปริมาณน้ำฝน (การไหลลดลง) ตามข้อกำหนดมาตรฐาน
เนื่องจากระบบคือการใช้เทคโนโลยีการควบคุมการไหลอัตโนมัติจึงสามารถสอบเทียบปริมาณน้ำฝนในหน้าจอนี้
วิธีการสอบเทียบ: ขนาดของการไหลของน้ำกำหนดขนาดของปริมาณน้ำฝนสัดส่วนระหว่างสอง ดังนั้นตั้งค่าการไหลที่สอดคล้องกับปริมาณน้ำฝนที่แน่นอนไปที่หน้าจอ IPX1-2 และกดปุ่ม【เริ่ม on บนแผงเพื่อเริ่มการทดสอบกล่องหยดอัตโนมัติเพิ่มขึ้นแล้วตกจากด้านบนจนถึงสวิตช์ตาแมวตรวจจับตัวอย่าง การจ่ายน้ำกดหยุดการไหลของน้ำเข้าสู่การควบคุมอัตโนมัติของ PID หลังจากการไหลของน้ำอย่างต่อเนื่องเป็นระยะเวลาหนึ่งวัดปริมาณน้ำฝน เพิ่มค่าชุดการไหลเพิ่มปริมาณน้ำฝนและในทางกลับกัน หลังจากได้ปริมาณน้ำฝนมาตรฐานแล้วให้กดปุ่ม【 Stop on บนแผงควบคุมเพื่อหยุดการทดสอบ ป้อนค่าการไหลของการตั้งค่าหน้าจอ IPX1 หรือ IPX2 เพื่อทำการสอบเทียบปริมาณน้ำฝนมาตรฐานให้เสร็จสิ้นก่อนทำการทดลอง
2. ทดสอบกับพารามิเตอร์ที่ผู้ใช้กำหนด
วิธีการทำงานเช่นเดียวกับข้างต้นตั้งค่าการไหลหลังจากได้รับข้อมูลปริมาณน้ำฝนแล้วเริ่มการทดสอบ
