ข้อมูลเสียงวิดีโอระบบทดสอบการสั่นสะเทือนไฟฟ้าพร้อมเพาเวอร์แอมป์ตัวควบคุมและพัดลมระบายความร้อน

ข้อมูลเสียงวิดีโอระบบทดสอบการสั่นสะเทือนไฟฟ้าพร้อมเพาเวอร์แอมป์ตัวควบคุมและพัดลมระบายความร้อน

  • ข้อมูลเสียงวิดีโอระบบทดสอบการสั่นสะเทือนไฟฟ้าพร้อมเพาเวอร์แอมป์ตัวควบคุมและพัดลมระบายความร้อน
ข้อมูลเสียงวิดีโอระบบทดสอบการสั่นสะเทือนไฟฟ้าพร้อมเพาเวอร์แอมป์ตัวควบคุมและพัดลมระบายความร้อน
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HongCe
ได้รับการรับรอง: Calibration certificate(cost additional)
หมายเลขรุ่น: DC-2000
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiation
รายละเอียดการบรรจุ: ไม้อัด
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 10 ชุดต่อเดือน
ติดต่อ
รายละเอียดสินค้า
กำเนิดไซน์ของการสั่นสะเทือน: 2000kgf (20000N) ช่วงความถี่ของเครื่องกำเนิดการสั่นสะเทือน: 5 ~ 3000Hz
ประสิทธิภาพของเครื่องขยายเสียง: > 95% ช่วงความถี่ของ accelerometer: 0.3-8000Hz ± 10%
แสงสูง:

อุปกรณ์วัดเสียงอุปกรณ์ทดสอบการตก

,

drop test equipment

ทดสอบข้อมูลวิดีโอเสียง IEC 60065 ระบบทดสอบการสั่นสะเทือนไฟฟ้า

ระบบทดสอบการสั่นสะเทือนไฟฟ้า DC-2000

ข้อมูลผลิตภัณฑ์:

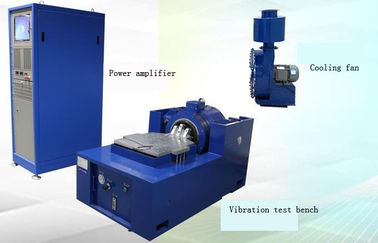

ระบบทดสอบการสั่นสะเทือนประกอบด้วยสี่ส่วน ได้แก่ โต๊ะทดสอบการสั่นสะเทือนแอมป์พาวเวอร์คอนโทรลเลอร์และพัดลมระบายความร้อน

1. ม้านั่งทดสอบการสั่นสะเทือน

หลักการทำงานของตารางสั่น:

ตัวนำที่ให้พลังงานถูกขับเคลื่อนโดยแรงแม่เหล็กไฟฟ้าในสนามแม่เหล็ก เมื่อวงกลมไดนามิกในวงจรแม่เหล็กของบัลลังก์สั่นแม่เหล็กไฟฟ้าผ่านสัญญาณกระแสสลับแรงที่น่าตื่นเต้นจะเกิดขึ้นในวงจรแม่เหล็ก

วงกลมแบบไดนามิก:

ส่วนที่สำคัญที่สุดของตารางการสั่นสะเทือนไฟฟ้าคือวงกลมแบบไดนามิกวงกลมแบบไดนามิกเป็นระบบที่ใช้งานอยู่ มันขับม้วนที่วางอยู่ในช่องว่างอากาศทำงานที่สร้างขึ้นโดยระบบวงจรแม่เหล็กเพื่อให้เกิดการสั่นสะเทือนขึ้นและลงฟรีโดยการรวมขดลวดขับเคลื่อน

ขดลวดกระตุ้น:

ขดลวดกระตุ้นของโต๊ะสั่นสะเทือนไฟฟ้าแบ่งออกเป็นส่วนกระตุ้นบนและระดับล่างกระตุ้น ทั้งสองพร้อมกับขดลวดไดนามิกจะสร้างสนามแม่เหล็กตั้งฉากกัน ขดลวดจะถูกตัดเข้าหากันเพื่อสร้างแรงเหนี่ยวนำแม่เหล็กเมื่อมีพลังงานในวิธีนี้แท่นสั่นสะเทือนจะสร้างแรงกระตุ้นที่ต้องการโดยการตัดระหว่างขดลวดไดนามิกและการกระตุ้น

2. เพาเวอร์แอมป์

หลักการทำงานของเพาเวอร์แอมป์: ไฟ AC สามเฟสถูกแยกโดยหม้อแปลงความถี่ไฟฟ้าเจ้าชู้ถูกส่งไปยังตัวกรองฟูลบริดจ์สามเฟสจากนั้นแหล่งจ่ายไฟ DC ระลอกต่ำถูกส่งไปยัง H - สะพานหม้อแปลงผ่านการกรองตัวเก็บประจุและคลื่นแรงดันเอาท์พุทผ่านโหมดปกติและขดลวดสำลักโหมดทั่วไปและจะถูกกรองและส่งออกไปยังตารางสั่นสะเทือน

3. ส่วนควบคุม

คอนโทรลเลอร์ของเราใช้เฟรมเวิร์ก DSP ที่ทันสมัยที่สุดในโลกและอัลกอริธึมการควบคุมขั้นสูงโปรเซสเซอร์ 32 บิต 450MHz DSP DSP ประสิทธิภาพสูง 24 บิต ADC สูงสุด 130 ช่วงไดนามิกไดนามิกมั่นใจคุณภาพการควบคุมที่เชื่อถือได้ ในเวลาเดียวกันตัวควบคุมสามารถให้โมดูลซอฟต์แวร์ควบคุมการสั่นสะเทือนที่ครอบคลุมมากที่สุดซึ่ง ได้แก่ : แบบสุ่มไซน์แบบคลาสสิกช็อตการค้นหาด้วยเสียงและอาศัยการควบคุมการตอบสนองต่อการสั่นสะเทือนแบบไซน์บวกแบบสุ่มไซน์บวกแบบสุ่ม รูปแบบของคลื่นในระยะยาวและคุณสมบัติการช่วยการเข้าถึงอื่น ๆ แต่ละโมดูลฟังก์ชั่นมีฟังก์ชั่นพื้นฐานและตัวเลือกและผู้ใช้สามารถปรับแต่งฟังก์ชั่นที่ต้องการได้ตามต้องการ

(หน่วยข้างต้นสามารถติดตั้งไว้ในกล่องเพาเวอร์แอมป์สำหรับการทำงานโดยรวมหรือสามารถวางแยกกัน)

4. เคาน์เตอร์ขยายแนวตั้ง

พารามิเตอร์ :

เครื่องกำเนิดการสั่นสะเทือน ( DC-2000 )
กองทัพไซน์ 2000kgf (20000N)
กองทัพสุ่ม 2000kgf (20000N)
แรงกระแทก 4000kgf (40000N)
ช่วงความถี่ 5 ~ 3000Hz
การกำจัดอย่างต่อเนื่อง (กว้าง) 0-51 มม. ที่ตั้งไว้ล่วงหน้า
ความถี่ในการแยกการสั่นสะเทือน 2.5Hz
ความถี่พ้องระดับหนึ่ง 2,600 ± 5% เฮิร์ตซ์
สกรูเคาน์เตอร์ 17 * M10
การรั่วไหลของสนามแม่เหล็ก <1MT
ความเร็วสูงสุด 2m / s
การเร่งความเร็วสูงสุด 980m / s 2 (100g)
มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนที่ 20 กิโลกรัม
เส้นผ่าศูนย์กลางขดลวดแบบไดนามิก Φ280mm
แม็กซ์ กำลังโหลด 300kg
น้ำหนัก 2695kg
เครื่องขยายเสียงแบบสวิตชิ่งเพาเวอร์ ( KA-21 )
แอมป์เอาท์พุท 21KVA
แรงดันขาออกจัดอันดับ 120Vrms
อัตราส่วนสัญญาณต่อสัญญาณรบกวน > 65dB
ประสิทธิภาพของเครื่องขยายเสียง > 95%
ระบบป้องกัน การป้องกันอุณหภูมิ, การป้องกันการแทนที่มากกว่าการป้องกันมากกว่าแรงดันไฟฟ้า, การป้องกันมากกว่าปัจจุบัน, การป้องกันภายใต้แรงดันไฟฟ้า, การป้องกันภายนอก, การป้องกันความผิดตรรกะ
ขนาด 1800 * 900 * 800 มม
น้ำหนัก 450 กิโลกรัม
เคาน์เตอร์ขยายแนวตั้ง ( TB-1010)
ขนาดโต๊ะ 1000mm × 1000mm
ตารางน้ำหนัก 60kg
ความถี่สูงสุด 200Hz
ตารางระดับ ( S-1010) เป็นตัวเลือก
ขนาดโต๊ะ 1000mm × 1000mm
ตารางน้ำหนัก 60kg
ความถี่สูงสุด 200Hz
คอมพิวเตอร์และอุปกรณ์ที่เกี่ยวข้อง
เจ้าภาพ เลอโนโว
หน้าจอ ปรับแต่งตามตำแหน่งที่สงวนไว้ของห้องไฟฟ้า
พัดลม (FJ-2000)
พลังพัดลม 7.5kW
ปริมาณอากาศ 0.71M 3 / s
ความดันลม 3.5Kpa
ขนาด 500 * 300 * 200mm
ความยาวท่อ 4m
น้ำหนัก 140kg
มาตรความเร่ง ( JF )
ความไวแสง 150pc / g
ช่วงความถี่ 0.3-8000Hz ± 10%
ช่วงการวัด 2000g
ทนต่อแรงกระแทก 2500g
ความยาวสาย 5m
อุณหภูมิในการทำงาน -40-150 ℃
น้ำหนัก 35Gram
วิธีการติดตั้ง M5
