รายละเอียดสินค้า:
การชำระเงิน:
|
| หอสุญญากาศ: | 2 | Tracer Gas: | ฮีเลียม |
|---|---|---|---|
| ปฏิเสธจุด: | 2g / Y | รอบเวลา: | 100s / ห้อง |
| การกู้คืนฮีเลียม: | อัตราการกู้คืน≥95% | ผลของงาน: | คอนเดนเสทและเครื่องระเหยยานยนต์ |
| แสงสูง: | helium leak detection,helium leak test equipment |
||

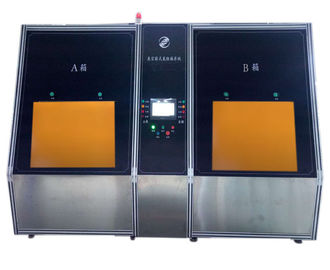

เครื่องตรวจจับการรั่วของระบบสุญญากาศในห้องสุญญากาศสำหรับคอนเดนเซอรและเครื่องระเหยน้ํายานยนต

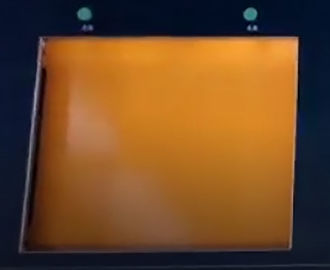

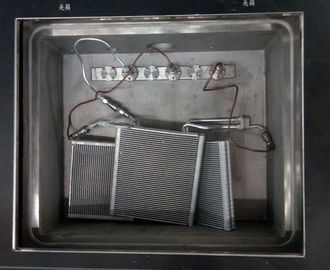

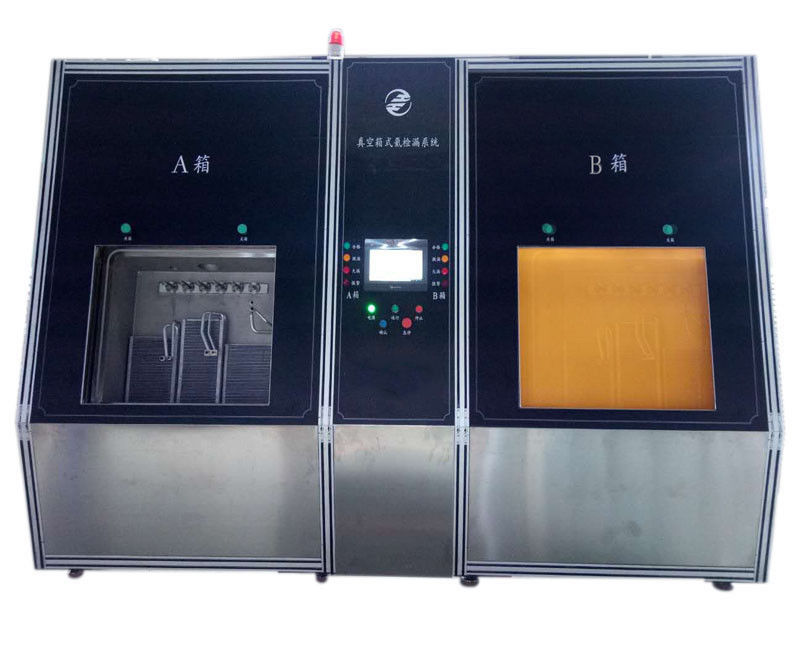

ห้องสุญญากาศฮีเลียมระบบตรวจจับการรั่วไหลมีสองห้องสุญญากาศกล่องสูญญากาศสองทำงานเชื่อมโยง ชิ้นงานวางอยู่ในห้องสูญญากาศและเชื่อมต่อกับขั้วต่อที่รวดเร็ว หลังจากนั้นปุ่ม DOORCLOSE ในห้องสุญญากาศจะถูกกดพร้อมกัน ประตูปิดโดยอัตโนมัติและวงจรการทดสอบจะเริ่มทำงาน ตัวป้องกันตะแกรงติดตั้งอยู่ทั้งสองด้านของประตูห้องสูญญากาศเพื่อให้แน่ใจว่าไม่มีวัตถุที่รบกวนการเคลื่อนไหวของประตูห้องเมื่อประตูปิด
เมื่อหนึ่งในประตูปิดรอบการตรวจจับของห้องนี้จะเริ่มขึ้น ณ จุดนี้ผู้ประกอบการสามารถไปที่ห้องอื่น ๆ เพื่อดำเนินการได้
พารามิเตอร์ทางเทคนิค:
| ผลของงาน | คอนเดนเสทและเครื่องระเหยยานยนต์ | |||
| หอสุญญากาศ | หอการค้า (Test Condenser) | หอการค้า (เครื่องทดสอบการระเหย) | ||
| ขนาด | 750X620X220mm | ขนาด | 750X620X220mm | |
| สถานีงาน | 6 | สถานีงาน | 3 | |
| ความดันสำหรับการทดสอบการรั่วไหลโดยรวม | ไนโตรเจน / อากาศอัด 3.5 Mpa (ปรับลดลงได้) | |||
| Tracer Gas | ฮีเลียม | |||
| ปฏิเสธจุด | 2g / Y | |||
| ความดันของการทดสอบการรั่วที่ดี | 4.0 Mpa (ปรับลดลงได้) | |||
| รอบเวลา | 100s / ห้อง | |||
| การกู้คืนฮีเลียม | อัตราการกู้คืน≥95% | |||
การกำหนดค่าหลัก:
| ปั๊มสูญญากาศ | BAOSI |
| เครื่องวัดสุญญากาศ | INFICON |
| เครื่องตรวจจับรั่ว | AGILENT |
| วาล์วไฟฟ้า | PARKER |
| เซ็นเซอร์วัดความดัน | DANFOSS |
| PLC | OMRON |
| หน้าจอสัมผัส | WEINVIEW |
| ส่วนประกอบไฟฟ้า | FUJI, SCHNEIDER, MITSUBISHI เป็นต้น |
| เครื่องตรวจจับความเข้มข้นของฮีเลียม | HongCe |
ระบบของเรามีขั้นตอนการสอบเทียบอัตโนมัติซึ่งทำให้ง่ายในการปรับเทียบมาตรฐานเป็นประจำ ระบบปรับเทียบได้อย่างถูกต้องจะกำหนดอัตราการรั่วไหลโดยรวมของชิ้นงาน
การตรวจสอบประจำวันของระบบ: มาตรวัดรั่วแบบมาตรฐาน (ซึ่งใช้ในการตรวจสอบประจำวัน) จำลองชิ้นงานที่จะตรวจสอบและประมวลผลการสอบเทียบแบบออนไลน์ของความถูกต้องของระบบสามารถตรวจสอบความถูกต้องของระบบและความน่าเชื่อถือได้อย่างเต็มที่ ของการดำเนินงาน
มาตรวัดรั่วไหลมาตรฐาน
เมนูหลักและปุ่มฟังก์ชั่นอยู่บนหน้าจอสามารถ:
* การบำรุงรักษาด้วยตนเอง
* การตั้งค่าพารามิเตอร์
* การตรวจสอบสถานะการทดสอบ:
* สัญญาณเตือนความผิดพลาดและการวินิจฉัยตัวเอง
* สถิติข้อมูลการผลิต
ซอฟต์แวร์
การตรวจจับฮีเลียมสูญญากาศ:
เมื่อการอพยพของห้องสูญญากาศไปถึงความดันตรวจจับการรั่วไหลชุดและในเวลาเดียวกันการอพยพชิ้นงานในกล่องเสร็จสมบูรณ์ระบบจะตรวจหาสัญญาณฮีเลียมในห้องสุญญากาศและจะระงับการเป็นศูนย์สำหรับสัญญาณนี้และ จากนั้นชิ้นงานจะเต็มไปด้วยก๊าซฮีเลียม 4.0 Mpa (ลดลง) เมื่อความดันฮีเลียมในชิ้นงานถึงค่าที่กำหนดการตรวจจับกระบวนการตรวจจับการรั่วไหลไปยังชิ้นงาน
หากเครื่องตรวจจับการรั่วไหลพบว่าฮีเลียมเกินกว่าค่าที่ตั้งไว้แสดงว่ามีการรั่วไหลที่ดีในชิ้นงาน ระบบจะแจ้งเตือนการรั่วไหล ผู้ดำเนินการจะกดปุ่มยืนยันจากนั้นห้องสุญญากาศจะเปิดขึ้นโดยอัตโนมัติหลังจากที่มีบรรยากาศเต็มไปด้วยผู้ประกอบการสามารถแยกชิ้นส่วนเชื่อมต่อที่รวดเร็วออกจากชิ้นงานได้ให้นำชิ้นงานออกและทำเครื่องหมายดังกล่าวตามลำดับ
ถ้าเครื่องตรวจจับการรั่วไหลไม่พบสัญญาณฮีเลียมที่เกินค่าที่ตั้งไว้บ่งชี้ว่าชิ้นงานที่ตรวจพบไม่รั่วออกระบบจะให้สัญญาณ PASS และฮีเลียมของชิ้นงานจะได้รับการกู้คืนโดยอัตโนมัติ ในเวลาเดียวกันขณะที่ฮีเลียมถูกกู้คืนระบบจะเติมห้องสูญญากาศด้วยอากาศ เมื่อความดันของห้องสูญญากาศเพิ่มขึ้นสู่ความดันบรรยากาศและขั้นตอนการกู้คืนฮีเลียมของชิ้นงานเสร็จสมบูรณ์ประตูห้องสุญญากาศจะเปิดโดยอัตโนมัติและขั้นตอนการตรวจสอบเสร็จสิ้น
